WR8M 電子元器件 World/沃爾德 封裝NBS 軟橋 貼片

沃爾德WR8M軟橋產品采用NBS貼片封裝，散熱效果較好。WR8M軟橋工作電流0.8A，工作電壓1000V，允許電流zui大值25A，單顆支持zui大功率為10W。適用于智能家居、LED燈具、模塊化電源、常規適配器等產品。

外圍規格方面，上圖為不同封裝的尺寸對比圖，從圖中可以看出，采用NBS封裝的WR8M軟橋尺寸僅為 3.5 x 1.38 x 1.8 mm，相比其他封裝方式，長寬大幅減少，可有效減小封裝體積。

將NBS、UMB、MBF、ABS、MSB、LSB封裝的軟橋產品平鋪對比，采用NBS封裝的WR8M軟橋體積優勢十分明顯。

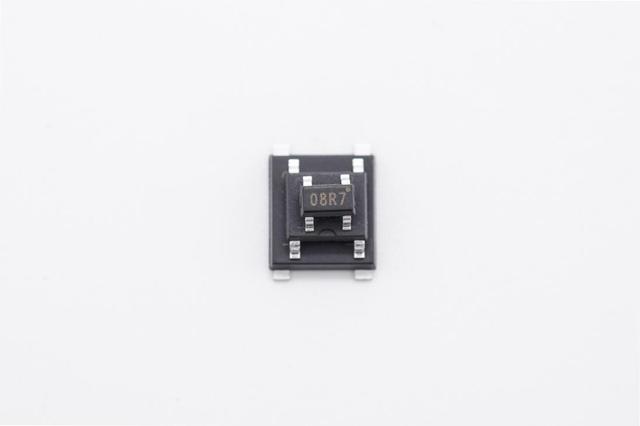

將MSB、ABS、NBS封裝的軟橋堆疊擺放，可以更直觀的看出采用NBS封裝的WR8M軟橋可以有效減少PCB占板面積，助力電源實現更高功率密度。

整機效率測試方面，輸入115V/230V 60Hz，輸出5V 1.2A時，在100%、75%、50%、25%負載下，平均效率均大于75%，滿足要求。

整機溫度測試方面，在環境溫度40℃條件下，輸入100V時，橋堆測試值95℃；輸入230V時，橋堆測試值89℃，均滿足低于110℃要求。
