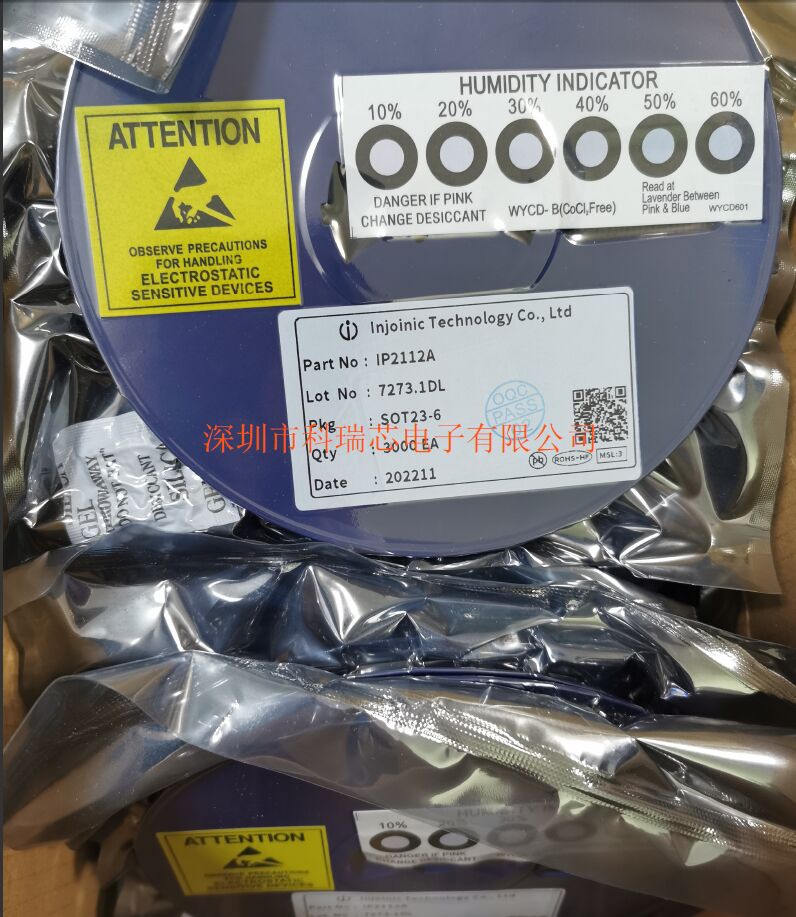

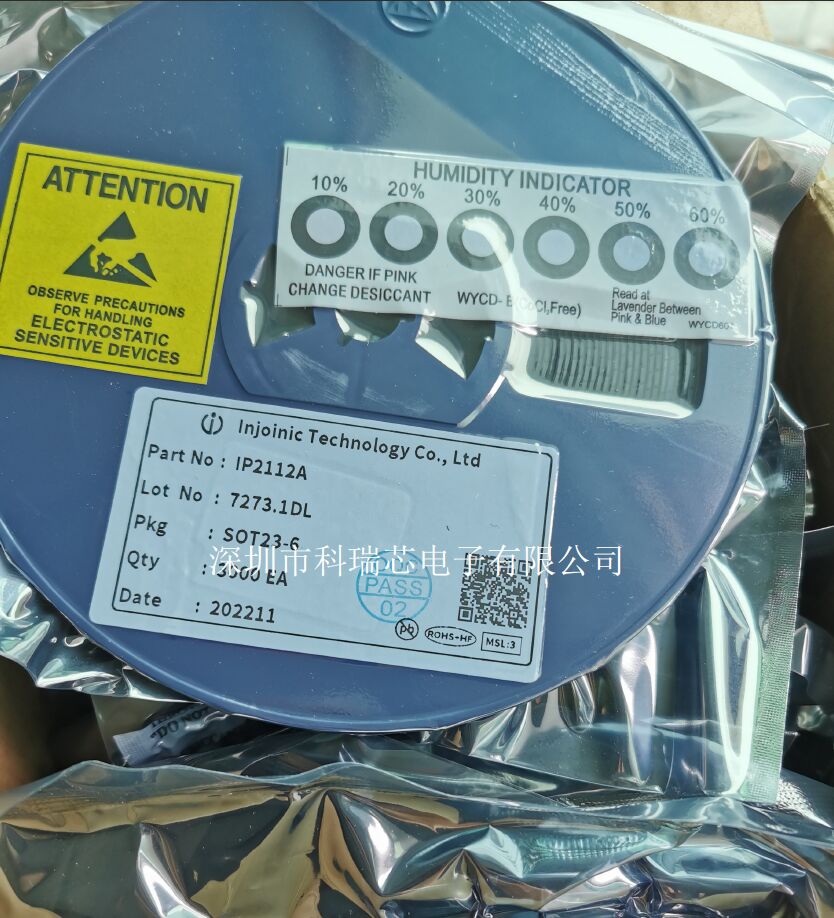

移動電源芯片 IP2112A SOT23-6

簡介
P2112, IP2112A,IP2111, IP2111A, IP2110是用
于USB輸出端口的充電協議IC,支持的充電協議
包括:蘋果2.4A/2.1A/1.0A,三星2.0A及BC1.2等
充電協議。IP2112, IP2112A支持雙路USB端口充
電協議; IP2111, IP2111A, IP2110支持單路USB端
口充電協議; IP2110支持SE引腳配置蘋果允許請
求的zui大電流。芯片支持接入設備的自 動檢測，自
動在數據線路上提供正確的電氣特性實現協議握手。

特性
IP2112, IP2112A支持雙路USB端口充電協議
IP2111, IP2111A支持單路USB端口充電協議
IP2110支持單路USB端口充電協議
IP2112, IP2111:
支持Apple 2.1A: DP= 2.7V, DM = 2.0V
(反接DP，DM實現Apple1.0A模式)
IP2112A, IP2111A:
支持 Apple 2.4A: DP= 2.7V，DM= 2.7V
IP2110
支持 Apple2.4A: DP= 2.7V，DM= 2.7V
支持 Apple 1.0A: DP= 2.0V，DM= 2.7V
(反接DP，DM實現Apple2.1A模式)
支持SEL引腳配置蘋果允許請求的zui大電
流
支持三星2.0A: DP= 1.2V,
DM =1.2V
支持BC1.2: DP與DM短接
自動檢測DP，DM.上電壓對應的充電請求
低靜態功耗Iq = 66uA(Typ.)
工作電壓范圍: 3V~5.5V
尺寸封裝:
IP2112/IP2112A/IP2111/IP2111A:SOT23-6
IP2110/ P2110F: SOT23-5

應用
USB功率輸出接口、移動電源、車載充電器
智慧手機、平板電腦、網絡筆記本、數字相機、
藍牙配件所用的電池充電器
