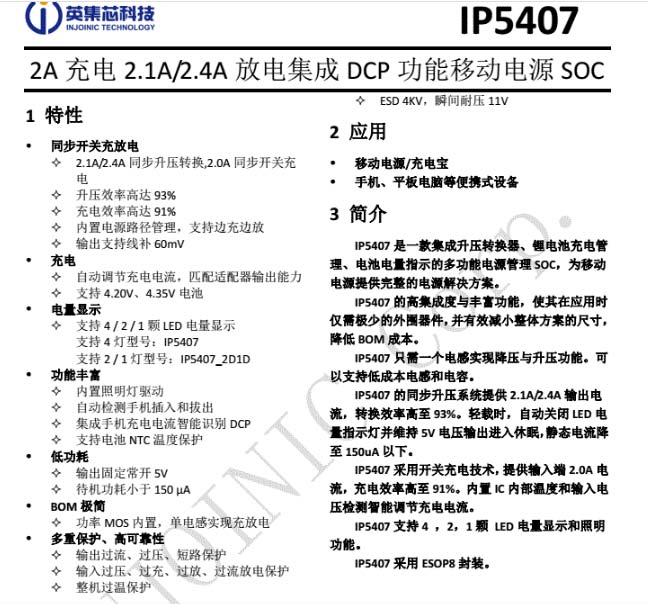

移動電源芯片 IP5407H ESOP-8

2A充電2.1A/2.4A放電集成DCP功能移動電源SOC

簡介
IP5407是一款集成升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC，為移動電源提供完整的電源解決方案。
IP5407的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。
IP5407只需一個電感實現降壓與升壓功能。可以支持低成本電感和電容。
IP5407的同步升壓系統提供2.4A輸出電流，轉換效率高至93%。輕載時，自動關閉LED電量指示燈并維持5V電壓輸出進入休眠，靜態電流降至150uA以下。
IP5407采用開關充電技術，提供輸入端2.0A電流，充電效率高至91%。內置IC內部溫度和輸入電壓檢測智能調節充電電流。
IP5407支持4 ，2，1顆LED電量顯示和照明功能。

IP5407采用ESOP8封裝。

應用
移動電源/充電寶
手機、平板電腦等便攜式設備

特性
1.同步開關充放電
2.4A同步升壓轉換,2.1A同步開關充電
升壓效率高達93%
充電效率高達 91%
內置電源路徑管理，支持邊充邊放
輸出支持線 補60mV
2.充電
自動調節充電電流，匹配適配器輸出能力
支持 4.20V、4.35V 電池
3.電量顯示
支持4/2/1 顆LED電量顯示
支持4燈型號: IP5407
支持2/1燈型號: IP5407_ 2D1D
4.功能豐富
內置照明燈驅動
自動檢測手機插入和拔出
集成手機充電電流智能識別DCP
支持電池NTC溫度保護
5.低功耗
輸出固定常開 5V
待機功耗小于 150 μA
6.BOM極簡
功率 MOS內置，單電感實現充放電
多重保護、高可靠性
輸出過流、過壓、短路保護
輸入過壓、 過充、過放、過流放電保護
整機過溫保護
ESD 4KV，瞬間耐壓11V
