兼容WPC v1.2.4協議的5W無線充電發射控制器

概述
IP6805U是一款無線充 電發射端控制SoC芯片，兼容WPC Qi v1.2.4 zui新標準，支持A11或A11a線圈，支持5W充電。IP6805U 通過analogping檢測到無線接收器，并建立與接收端之間的通信，則開始功率傳輸。IP6805U 解碼從接收器發送的通信數據包，然后用PD算法來改變振蕩頻率從而調整線圈上的輸出功率。- -旦接收器上的電池充滿電時，IP6805U 終止電力傳輸。

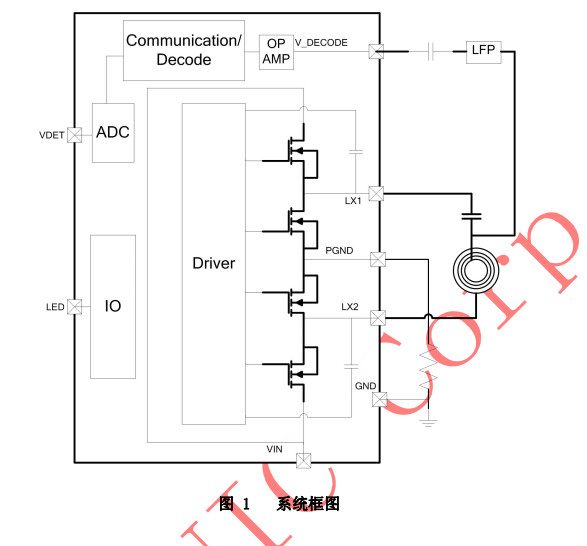

IP6805U片內集成全橋驅動電路和全橋功率MOS，電壓&電流兩路ASK通訊解調模塊;方案集成度高，可顯著降低方案尺寸和BOM成本。

特性
兼容WPC v1.2.4 標準.
支持5W應用
輸入耐壓高達16V .
集成NMOS全橋驅動和全橋功率MOS
集成內部電壓/電流解調
支持FOD異物檢測功能
高靈敏靜態異 物檢測
支持動態 FOD檢測
低靜態功耗和高效率
靜態電流 10mA
實測系統充電效率高達 79%
兼容NPO電容和CBB電容
針對供電能力不足的USB電源有動態功率調整
功能(DPM)
支持低至 5V 500mA的充電器
輸入過壓，過流保護功能
zui多可支持2路LED指示
封裝ESOP8

應用產品
背夾、無線充電底座
車載無線充電設備
