型號: | IP6809 |
廠 商: | 中國 |
品牌/商標: | 英集芯 |
產品類別: | 英集芯/injoinic- 無線充電IC |
聯系人: | 顏先生/William |
電話: | 0755-82170220,21001680 |
移動電源芯片 IP6809 QFN-40
概述
IP6809是--款無線充電發射端控制SoC芯片,兼容WPC Qiv1.2.4 zui新標準,支持3線圈無線充電應用,支持A28線圈、MP-A8線圈,支持客戶線圈定制方案,支持5W、蘋果7.5W、三星10W、15W充電。IP6809通過analog ping檢測到無線接收器,并建立與接收端之間的通信,則開始功率傳輸。IP6809 通過切換不同的工作線圈執行analogping并檢測信號強度的方式確定接收機擺放位置,并選擇信號zui強的線圈執廳充電動作。IP6809解碼從接收器發送的通信數據包,然后用PID 算法來改變振蕩頻率從而調整線圈上的輸出功率。--旦接收器上的電池充滿電時,IP6809終止電力傳輸。
片內集成全橋驅動電路和電壓&電流兩路ASK通訊解調模塊,集成度高,降低方案尺寸和BOM成本。
特性
兼容WPC v1.2.4 標準
支持5~15W多種應用
單獨5W應用
快充充電 器輸入5~10W應用
5V充電器輸入5~10W升壓應用
9V~15V 充電器輸入5~10W降壓應用
12~19V充電器輸入15W應用
支持多線圈
支持2~3個線圈
支持自動檢測接收線圈擺放位置
通過特定 I0的電平狀態判斷是2/3線圈
輸入耐壓高達25V
集成NMOS全橋驅動
集成內部電壓/電流解調
支持FOD異物檢測功能
高靈敏靜態異物檢測
支持動態 FOD檢測
FOD 參數可調
低靜態功耗和高效率
靜態電流 4mA
實測系統 充電效率高達69%
兼容NPO電容和CBB電容
支持成品固件在線升級
針對供電能力不足的USB電源有動態功率調整
功能(DPM)
支持低至 5V 500nA的充電器
輸入過壓,過流保護功能
支持PD320輸入請求w
支持NTC
用于系統各狀態指示的3路LED
支持客戶燈顯定制
封裝6 mm x 6 mm 0.5pitch QFN40

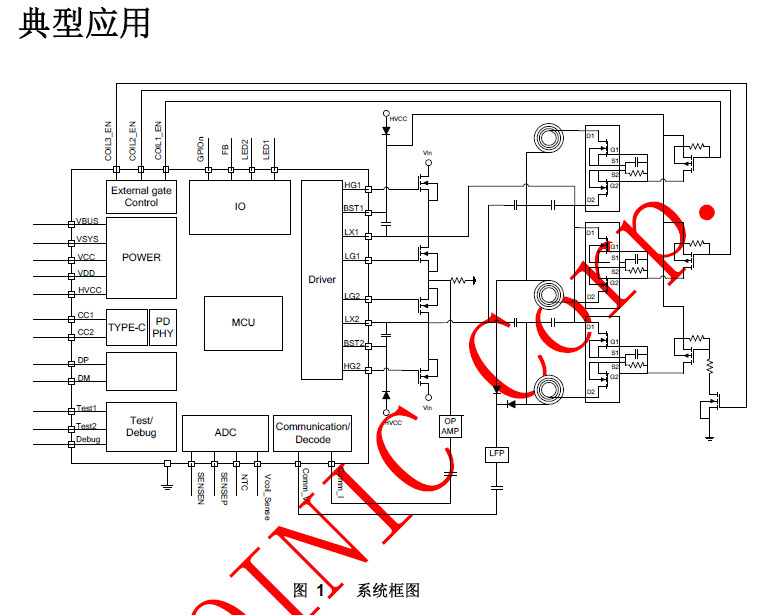

應用產品
背夾、無線充電底座.
車載無線充電設備
