IP5566 電子元器件 INJOINIC/英集芯 封裝QFN40 無線充SOC芯片
集成 5W 無線充發射的 3A 充電/3A 放電移動電源 SOC
1.簡介
IP5566 是一款集成升壓轉換器、鋰電池充電管理、電池電量指示、無線充電發射控制的多功能電源管理 SOC,為無線充的移動電源提供完整的解決方案。
IP5566 的高集成度與豐富功能,使其在應用時僅需極少的外圍器件,并大幅減小整體方案的尺寸,降低 BOM 成本。
IP5566 只需一個電感實現降壓與升壓功能,可以支持低成本電感和電容。
IP5566 的同步升壓系統提供額定 3A 輸出電流,轉換效率高至 93%?蛰d時,自動進入休眠狀態,靜態電流降至 150uA 以內。
IP5566 采用開關充電技術,提供 3A(Type-C輸入)/2A(micro-B 輸入)的充電電流,充電效率高至92%。內置 IC 溫度和輸入電壓智能調節充電電流。
IP5566 集成有 5W 的無線充電發射控制器,兼容 WPC Qi v1.2.4 zui新標準。IP5566 集成無線充的全橋驅動電路和電壓&電流兩路ASK通訊解調模塊。
IP5566 內置 14bit ADC,可jing確測量電池電壓和電流。
IP5566 可支持 4/3/2/1 顆 LED 電量顯示和照明手電筒功能,支持 2/1 顆無線充狀態指示燈。
2. 引腳定義圖
3.特性
同步開關充放電
3A 同步升壓轉換,3A 同步開關充電
升壓效率zui高達 93%
充電效率zui高達 92%
內置電源路徑管理,支持邊充邊放
支持線補
充電
自動調節充電電流,匹配適配器輸出能力
支持 TYPEC 口 3A、MICRO B 口 2A 充電
支持 4.2V、4.3V、4.35V 和 4.4V 電池
5W 無線充發射
兼容 WPC v1.2.4 協議
集成 MOS 全橋驅動
集成內部電壓/電流解調
支持 FOD 異物檢測功能
顯示
支持 4/3/2/1 顆 LED 電量指示和 2/1 顆無線充狀態指示
功能豐富
內置 14bit ADC
內置照明燈驅動
自動檢測負載插入/拔出
支持 Type-C DRP 協議,支持 C 口輸入輸出
集成手機充電電流智能識別 DCP 協議
低功耗
智能識別負載,自動進待機
待機功耗小于 150 μA
BOM 極簡
功率 MOS 內置,1uH 單電感實現充放電
多重保護、高可靠性
輸出過流、過壓、短路保護
輸入過壓、過充、過放、過流放電保護
整機過溫保護
Vin 瞬態耐壓高達 16V
深度定制
可靈活低成本定制方案
封裝 QFN40 6*6mm,0.5mm pitch
4.應用
帶無線充的移動電源
帶無線充的藍牙音箱

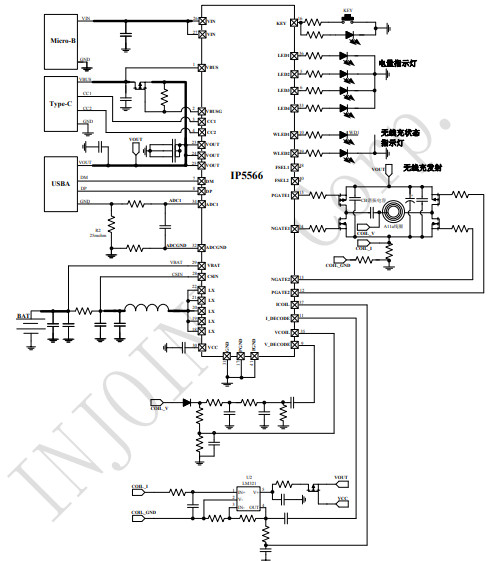

5. 簡化應用原理圖
