INJOINIC英集芯 IP2738U QFN32 PD電源協議芯片 快充協議IC

簡介
IP2738是一款用于多個USB端口的快充協議控制IC，支持多種快充協議兩組接口獨立控制，包括USBTypeC DFP，PD2.0/PD3.1/PPS， HVDCP QC5/QC4+/QC3+/QC3.0/QC2.0 (Quick Charge)， FCP (Hisilicon@Fast Charge Protocol), SCP (Super ,Fast Charge), AFC(Samsung° Adaptive Fast Charge), SFCP， MTK PE+2.0/1.1 (MediaTek Pump Express Plus 2.0/1.1)， UFCS(Universal Fast Charging for Mobile Devices), Apple2.4A，BC1.2 以及SAMSUNG 2.0A。 為多口適配器、車，充等單向輸出應用提供完整的解決方案。
IP2738具備高集成度與豐富功能，在應用時僅需極少的外圍器件,有效減小整體方案的尺寸,降低BOM成本。

特性
快充規格
集成雙口 USB Power Delivery (2.0/3.1)協議
集成雙口Type-C協議(Source)
集成標準的PD2.0/PD3.1/PPS協議
集成對E-Marker線纜的識別和支持
集成雙口 QC5/QC4+/QC3+/QC3.0/QC2.0協議
支持Class B電壓等級
集成雙口FCP/SCP輸出快充協議
集成雙口AFC輸出快充協議
集成雙口SFCP輸出快充協議
集成雙口MTK PE+ 2.0/1.1輸出快充協議
PE+ 2.0: 5~20V (0.5Vep)
PE+ 1.1: 5V, 7V, 9V, 12V
集成雙口 UFCS融合快充協議
兼容BC1.2, Apple, SAMSUNG手機快充
內置電壓基準
集成雙路獨立可編程電壓環路控制
集成雙路獨立 可編程電流環路控制.
集成雙路低端 電流檢測
支持線損補償功能
支持多種電壓調整方式

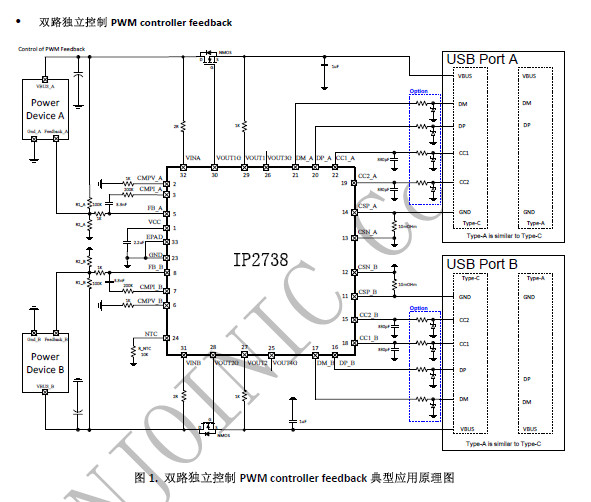

雙路獨立控制 PWM controller feedback
雙路獨立 驅動控制光耦
雙路獨立12C 接口控制
電源管理
集成4 路獨立NMOS驅動
集成2路獨立NMOS壓差檢測
內置自動控制泄放功能
支持待 機低功耗模式
多重保護、高可靠性
雙路獨立輸出過流、 過壓、短路保護
zui多4路NTC過溫保護
雙組DP/DM/Cc1/CC2過壓保護
DP/DM/CC1/CC2均支持20V高耐壓
靈活定制，支持在線升級
寬工作電壓范圍3V~25V
封裝QFN32

應用
多口單向快充輸出應用
多口交流電源適配器
移動電源
車載充電器
帶多口 PD輸出功能的系統應用
