IP2721-TYPEC/PD2.0/PD3.0物理層IC用于USB TYPEC輸入接口

描述

IP2721是USB TYPEC/PC2.0/PD3.0物理接口層協議IC為USB TYPEC輸入端口，支持自動檢測USB端口連接通過CC1和CC2。集成硬件PD協議，分析PD協議，以獲得源功能和請求相應的電壓。

特性

USB TYPEC輸入端口支持TYPEC/PD2.0/PD3.0 UFP模式

自動檢測USB連接狀態

集成USB電源傳輸(PD2.0/PD3.0)協議

通過CC集成硬件雙相標記編碼(BMC)

集成物理層

硬件CRC保護數據完整性

集成PD2.0/PD3.0協議UFP引擎

支持hardreset

集成USB TYPEC協議

電源管理

VBUSG通過外部NMOS控制電源軌道，根據CC協商狀態進行控制

IP2721: SEL配置zui大PD請求電壓為20V, 15V或5V

IP2721_MAX12: SEL配置zui大PD請求電壓為12V, 9V或5V

支持VBUS軟啟動

工作電壓:3V~25V

包:TSSOP16

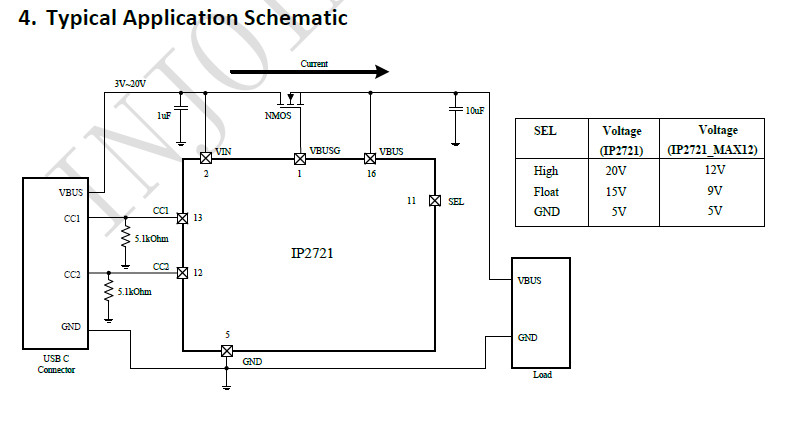

典型的應用

USB TYPEC輸入端口，用于電源卡、電池

手機、無線充電座、VR盒、無人機

等。
