深圳原裝供應-IP3255-3 節/4 節串聯用電池保護IC

簡介

IP3255 系列內置高精度電壓檢測電路和延遲電路，是用于 3 節或 4 節串聯鋰離子/聚合物可充電電池保護的 IC。通過 SEL 端子的切換，可用來保護 3 節或 4 節串聯電池。內置充放電 NTC 高低溫保護功能。

特性

高精度電壓檢測保護*1

過充檢測電壓 VCU：

3.500V ~ 4.100V, step 50mV

4.100V ~ 4.575V, step 25mV

精度±25mV

過充恢復電壓 VCL：

3.450V ~ 4.050V, step 100mV

4.050V ~ 4.400V, step 50mV

精度±100mV

過放檢測電壓 VDL：

1.800V ~ 2.000V, step 50mV

2.000V ~ 2.900V, step 100mV

精度±80mV

過放恢復電壓 VDR：

2.000V ~ 3.1000V, step 100mV

精度±100mV

三段過電流檢測功能

過電流檢測電壓 1：

0.03V ~ 0.34V, step 10mV

精度±25mV

過電流檢測電壓 2：

0.35V ~ 0.70V, step 50mV

精度±50mV

短路檢測電壓：

1.20V 固定值

精度±0.3V

通過外接電容可設置過充電檢測延遲時間、過

放電檢測延遲時間和過流檢測延遲時間 1（過

流檢測延遲時間 2 和短路檢測延遲時間內部分

別固定為 1ms 和 200μs）

充電過流保護功能

檢測電壓：0.03V ~ 0.34V, step 10mV

精度±25mV

內置電池均衡功能

支持外擴 MOS 管增大均衡電流

均衡開啟電壓

3.4V ~ 3.9V, step 25mV

3.9V ~ 4.45V, step 50mV

精度±30mV

通過 SEL 端子可以實現 3 節/4 節電池切換

斷線檢測功能

超低功耗

工作模式：35μA

（含 15uA 充電 mos 驅動電流）

休眠模式：5μA

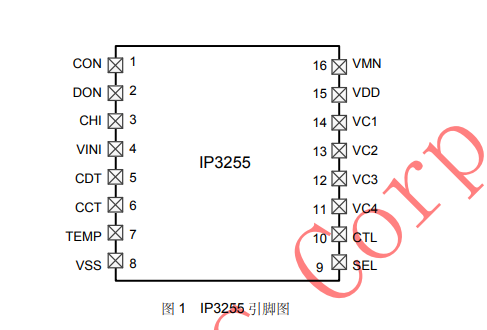

封裝：TSSOP16

應用

鋰離子可充電電池組

聚合物可充電電池組
