美上美-MM3511系列-鋰聚合物可充電電池保護IC

【概要】

MM3511系列是采用高耐壓CMOS工藝，對可充電鋰離子／聚合物電池起到保護用的IC。

可對1節鋰離子／聚合物電池的過充電，過放電，放電過電流，充電過電流及短路狀態進行檢測。

【特點】  （在沒有特別注明時, Topr=＋25℃）

（1）各種檢測，解除電壓的選擇范圍與精度

●過充電檢測電壓4.0V～4.5V，5mV進階可選精度±20mV

精度±25mV（Topr=－5～＋60℃）

●過充電解除電壓3.9V～4.5V，50mV進階可選精度±30mV

●過放電檢測電壓2.0V～3.0V，50mV進階可選精度±35mV

●過放電解除電壓2.0V～3.5V，50mV進階可選精度±100mV

●放電過電流檢測電壓＋50mV～＋300mV，5mV進階可選精度±10mV

●充電過電流檢測電壓－50mV～－300mV，5mV進階可選精度±20mV

●短路檢測電壓0.5V標準精度±100mV

（2）各種檢測延時時間的選擇范圍

●過充電檢測延時時間143ms，573ms 1.0s，1.2s可選

●過放電檢測延時時間38ms，64ms，75ms，150ms，300ms 可選

●放電過電流檢測延時時間4.5ms，8ms，9ms，12ms，18ms 可選

●充電過電流檢測延時時間4.5ms，6ms，8ms，9ms 可選

●短路檢測延時時間300μs，400μs 標準

（3）0V電池充電功能�。骸】蛇x擇［禁止］／［允許］

（4）低消耗電流

●正常工作模式時Typ. 3.0μA， Max. 5.5μA

●待機模式時Max. 0.1μA

（5）jue對zui大額定值

●VDD端VSS－0.3V～＋12V

●COUT端，V－端VDD－28V～VDD＋0.3V

●DOUT端VSS－0.3V～VDD＋0.3V

●保存溫度－55～＋125℃

●工作環境溫度－40～＋85℃

【封裝】

SSON-6A

SSON-6J

SON-6C

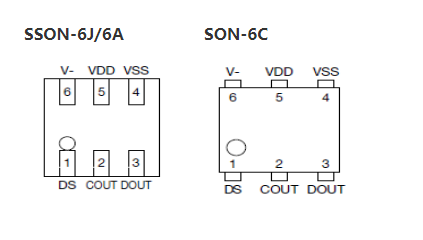

【俯視圖】
