電池保護IC芯片--MM3638-美上美原裝芯片

1節 鋰離子／鋰聚合物可充電電池用保護IC

MM3638 系列

【概要】

MM3638系列是采用高耐壓CMOS工藝，對鋰離子／聚合物可充電電池起保護用的IC。

IC通過檢測過充電，過放電，過電流等來控制FET通斷，從而對電池進行保護。

與傳統的利用FET內阻（精度受內阻誤差及溫度影響大）來進行過電流檢測相比，MM3638系列則是通過外圍貼片電阻來檢測，可實現高精度的過電流檢測和不受溫度影響。

【特點】  （在沒有特別注明時, Topr=＋25℃）

（1）各種檢測／解除電壓的選擇范圍與精度

●過充電檢測電壓4.0V～4.5V，5mV進階可選精度±20mV

精度±25mV （Topr=－20～＋60℃）

●過放電檢測電壓2.0V～3.0V，50mV進階可選精度±35mV

●放電過電流檢測電壓＋20mV～＋65mV，1mV進階可選精度±15%

＋65mV～＋300mV，5mV進階可選精度±10mV

●充電過電流檢測電壓－20mV～－65mV，1mV進階可選精度±15%

－65mV～－300mV，5mV進階可選精度±10mV

●短路檢測電壓0.6V精度±150mV

0.9V精度±300mV

（2）由各保護模式的解除條件

●過充電解除條件“VDD<過充電解除電壓”且“連接負載（V－>0.4V）”

●過放電解除條件“VDD>過放電解除電壓”且“連接充電器（V－<0.2V）”

●放電過電流解除條件“斷開負載（V－<0.2V）”

●充電過電流解除條件“連接負載（V－>0.4V）”

（3）各種檢測延時時間的選擇范圍

●過充電檢測延時時間0.25s，0.5s，1.0s可選

●過放電檢測延時時間20ms，24ms，96ms，125ms可選

●放電過電流檢測延時時間8ms，12ms，16ms，20ms，48ms可選

●充電過電流檢測延時時間8ms，12ms，16ms，20ms，48ms可選

●短路檢測延時時間250μs 標準

（4）0V電池充電功能　：　可選擇［禁止］／［允許］

（5）低消耗電流

●正常工作模式時Typ. 3.0μA，Max. 6.0μA

●待機模式時Max. 0.1μA （過放電解除條件為“連接充電器解除"的情況）

Max. 0.5μA （過放電解除條件為“電壓解除"的情況）

（6）jue對zui大額定值

●VDD端VSS－0.3V～12V

●COUT端，V－端VDD－28V～VDD＋0.3V

●DOUT，CS端VSS－0.3V～VDD＋0.3V

●保存溫度－55～＋125℃

●工作環境溫度－40～＋85℃

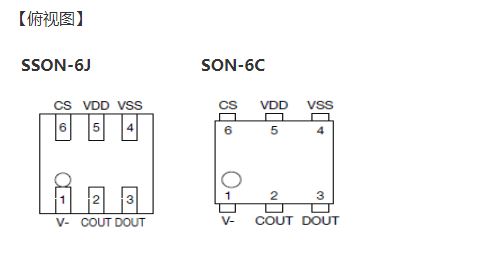

【封裝】

SSON-6J

SON-6C
