美上美原裝芯片-MM3721-鋰聚合物電池保護IC

【概要】

MM3721系列是采用檢流電阻Rsns，可高精度檢測充電/放電電流異常的鋰電池離子/鋰電池聚合物可充電電池保護IC。具有

兩段式放電過電流檢測功能，正常放電狀態和大電流放電狀態下可分別相應地保護系統。

【特點】  （在沒有特別注明時, Topr=＋25℃）

（1）檢測電壓選擇范圍與精度

●過充電檢測電壓3.8V～4.5V/5mVstep精度±20mV（Ta=－5～+55℃）

●過充電解除電壓Vdet1－0.2V～Vdet1/5mVstep精度±30mV

●過放電檢測電壓2.0V～3.0V/50mVstep精度±35mV

●過放電解除電壓2.0V～3.0V/50mVstep精度+65/－35mV（當Vdet2=Vrel2)

精度+90/－65mV（當Vdet2≠Vrel2)

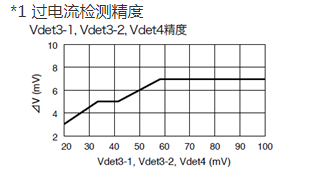

●放電過電流檢測電壓120mV～150mV/1mVstep精度±⊿V　*1

●放電過電流檢測電壓2Vdet3-1+10mV～200mV/1mVstep精度±⊿V　*1

●充電過電流檢測電壓－20mV～－150mV/1mVstep精度±⊿V　*1

●短路檢測電壓0.4V～0.9V/0.05Vstep精度±100mV

●禁止0V充電電池電壓1.3V～1.8V/0.1Vstep精度±100mV

0.9V精度±300mV

（2）延時時間的設定

●過充電檢測延時時間256ms～4.6s

●過放電檢測延時時間28ms～256ms

●放電過電流1檢測延時時間8ms～256ms

●放電過電流2檢測延時時間6ms～6*tVdet3-2<tVdet3-1

●充電過電流檢測延時時間6ms～64ms

●短路檢測延時時間250μs～400μs

（3）低消耗電流

●正常工作模式下Typ. 3.0μA, Max. 6.0μA

●過待機模式下Max. 0.1uA (有過放電鎖定功能時)

Max. 0.6uA (無過放電鎖定功能時)

（4）0V電池充電功能�。骸】蛇x擇［禁止］／［允許］

（5）jue對zui大額定值

●VDD引腳VSS－0.3V～12V

●COUT引腳、V-引腳VDD－28V～VDD+0.3V

●DOUT引腳、CS引腳VSS－0.3V～VDD+0.3V

●儲存溫度－55～+125℃

●工作環境溫度－40～+85℃

（6）封裝類型

　SSON-6J1.40 × 1.40 × 0.55 [mm]

　SON-6C1.60 × 2.00 × 0.55 [mm]

【封裝】

SSON-6J

SON-6C
