熱保護和控制終端充電和放電模式保護IC-MM3855

MM3855系列是具有熱保護和保護功能的集成電路鋰離子充放電模式控制終端鋰聚合物可充電電池。通過使用外部熱敏電阻，這保護電池組和系統過溫。此外，它還能減小電流采用充放電關閉模式，系統消耗當系統關閉時。

特性

(1)檢測/釋放電壓的范圍和精度

超載檢測電壓 ............................Vdet1 ..............4.1V ~ 5.0V...............±20 mv

5mVstep±20mV(Ta=-20至+60°C)

過量放電檢測電壓  .......................Vdet2 ..............2.1V ~ 3.0V...............±35米

50mV階躍±40mV(Ta=-20 ~ +60°C)

放電過流檢測voltage1 ......Vdet3-1...........6mV到100mV...........±2.5 mv

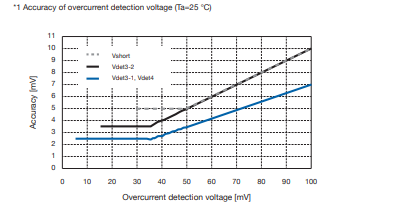

1mV階躍±3.0mV (Ta=-20 ~ +60°C)*1

放電過流檢測電壓2...... Vdet3-2...........15mV到100mV.........±3.5 mv

1mV階躍±4.0mV (Ta=-20 ~ +60°C)*1

充電過流檢測電壓.............Vdet4  ..............-6mV到-100mV........±2.5 mv

1mV階躍±3.0mV(Ta=-20 ~ +60°C)*1

短檢測電壓 ...................................... tShort ..............30mV到200mV.........±5.0 mv

10mV階躍±5.5mV (Ta=-20 ~ +60°C)*1 .

0V電池充電抑制電池電壓......威仕特  .................. 0.9 v  ...........................±0.3 v

(2)溫度檢測功能 .............................可選擇“啟用”或“禁用”

(3) 0 v電池充電功能  ...................................可選擇的“允許”或“抑制”

4)充放電關機模式控制終端

5)電流消耗 ..............................................(不包括NTC偏置電流)

正常模式  .....................................................溫度檢測功能“使能”3.0 μ A類型。

5.0μ馬克斯。(Ta=-20至+85°C)

溫度檢測功能“禁用”2.5 μ A類型。

4.5μ馬克斯。(Ta=-20至+85°C)

待機模式  ...................................................過放鎖存功能“使能”…0.1μ馬克斯。(Ta=-20至+60°C)

過放電鎖存功能“禁用”…0.8μ馬克斯。(Ta=-20至+85°C)
