MITSUMI/美上美-MM3856-原裝芯片IC

描述

MM3856系列是鋰離子電池保護集成電路，通過電流傳感電阻(Rsns)高精度檢測充放電電流。MM3856有兩步放電過流檢測。并在正常放電模式和大電流放電模式下對系統(tǒng)進行適當保護。

Features

Detection voltage                                                 Range                                      Accuracy

Overcharge detection voltage                              4.1V to 5.0V, 5mV steps         +/-20mV(Ta=-20 to +60 degC)

Overdischarge detection voltage                         2.1V to 3.0V, 50mV steps        +/-35mV

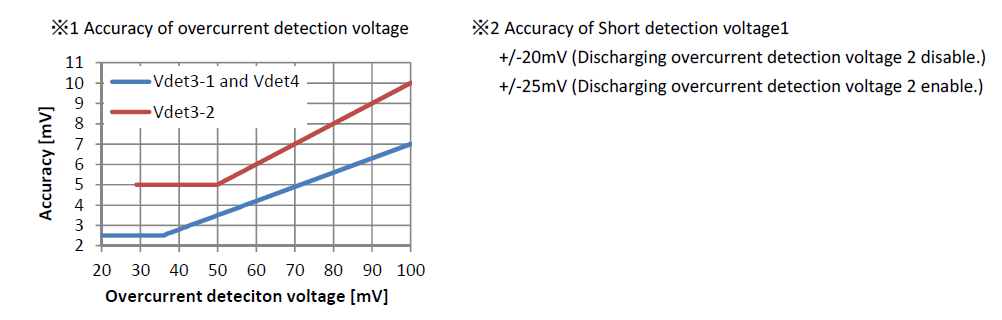

Discharging overcurrent detection voltage 1      15mV to +100mV, 1mV steps  ※1

Discharging overcurrent detection voltage 2      30mV to +100mV, 1mV steps  ※1

Charging overcurrent detection voltage              -15mV to -100mV, 1mV steps  ※1

Short detection voltage1                                      50mV to 200mV, 50mV steps  ※2

0V battery charge inhibition battery voltage       1.3 to 1.8V, 0.1V steps +/-0.1V

                                                                              0.9V fixed                                 +/-0.3V

0V battery charge function                               Selectable "Permission" or "inhibition"

・Current consumption at Ta=25 degC (This doesn't include the bias current of NTC)

Normal mode                                                    2.5uA typ.            4.0uA max.

Standby mode                                                   0.1uA max. (Overdischarge latch function enable.)

                                                                           0.6uA max. (Overdischarge latch function disable.)
