產品詳情

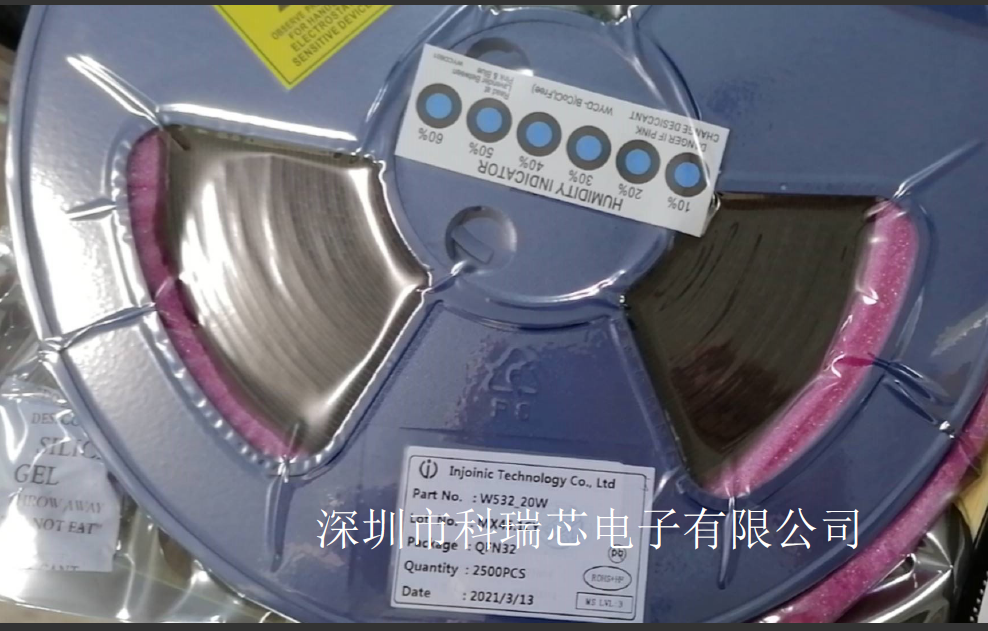

英集芯-W532_20W_H-QFN-32-輸入輸出快充協議芯片

概述
W532是一款集成QC2.0 / QC3.0、FCP/AFC輸入輸出快充協議、SFCP輸出快充協議、MTKPE+1.1&2.0輸出快充協議、USB C/PD2.0/PD3.0 輸入輸出協議、USB CPD3.0輸出協議、兼容BC1.2/蘋果/三星手機、同步升/降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理SOC，為快充移動電源提供完整的電源解決方案�？赏瑫r支持USBA, USBB, USBC三個USB口，單獨使用任何一個USB口都可以支持快充，同時使用兩個輸出口時，只支持5V。
W532的高集成度與豐富功能，只需一個電感實現降:壓與升壓功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。
W532的同步開關升壓系統可提供zui大18W輸出能力，即使電池電壓較低時輸出18W仍能保持90%以上的效率�？蛰d時，自動進入休眠狀態。
W532的同步開關充電系統,提供高達5.0A充電電流。內置IC溫度、電池溫度和輸入電壓控制環路，智能調節充電電流。
W532內置USB C&PD2.0/PD3.0協議。
W532內置14bit ADC,jing確測量電池電壓和電流，可通過I2C訪問ADC數據。IP5332內置電量計算法，可準確獲取電池電量信息�？啥ㄖ齐姵仉娏壳�線，以jing準顯示電池電量。
W532支持1/2/3/4 顆LED電量顯示，智能識別電量顯示模式;支持照明功能;支持按鍵。

特性
同時支持多個USB口
1個USBA口輸出
1個USBB口輸入
1個USBC口輸入/輸出
快充規格
任意一個口 都支持快充
集成 QC2.0/QC3.0輸出快充協議
集成FCP輸入/輸出快充協議
集成AFC輸入/輸出快充協議
集成SFCP輸出快充協議
集成 MTK PE+ 1.1&2.0輸出快充協議
集成USBCDRP協議，支持輸入輸出快充
兼容 BC1.2、蘋果、三星手機快充
集成USB Power Delivery ( PD2.0/PD3.0)協議
支持PD2.0雙向輸入/輸出協議
支持PD3.0輸入/輸出
支持5V，9V， 12V電壓檔位輸入
支持5v, 9V, 12V電壓檔位輸出
集成硬件的雙向標記編解碼 (BMC)協議
集成物理層協議(PHY)
集成硬件 CRC
支持Hard Reset

充電規格
電池端充電電流zui高可達5.0A
自適應充電電流調節
支持 4.20V、4.35V、 4.40V、 4.50V 電池
放電規格
輸出電流能力:
5V: 3.1A
9V: 2.0A
12V: 1.5A
同步開關放電 5V 2A效率達95%以上
支持線補
電量顯示
內 置14bit ADC和電量計
支持1/2/3/4顆LED電量顯示
智 能識別LED電量顯示燈數目
可 調整電池電量曲線，顯示燈更均勻
其他功能
自動檢測手機插入和拔出
支持邊充邊放
快充狀態指示
智能識別負載，輕負載自動進待機
支持按鍵
內置照明燈驅動
多重保護、高可靠性
輸入過壓、欠壓保護
輸出過流、過壓、短路保護
電池過充、過放、過流保護
IC過溫保護
充放電電池溫度NTC保護
ESD4KV，輸入(含CC引腳)耐壓25V
BOM極簡
內置開關功率MOS
單電感實現充電、放電功能
深度定制
I2C接口，可靈活、低成本定制方案
封裝規格: 5 mm x5mm 0.5pitch QFN32

應用產品
移動電源、充電寶
手機、平板電腦等便攜設備
