產品詳情

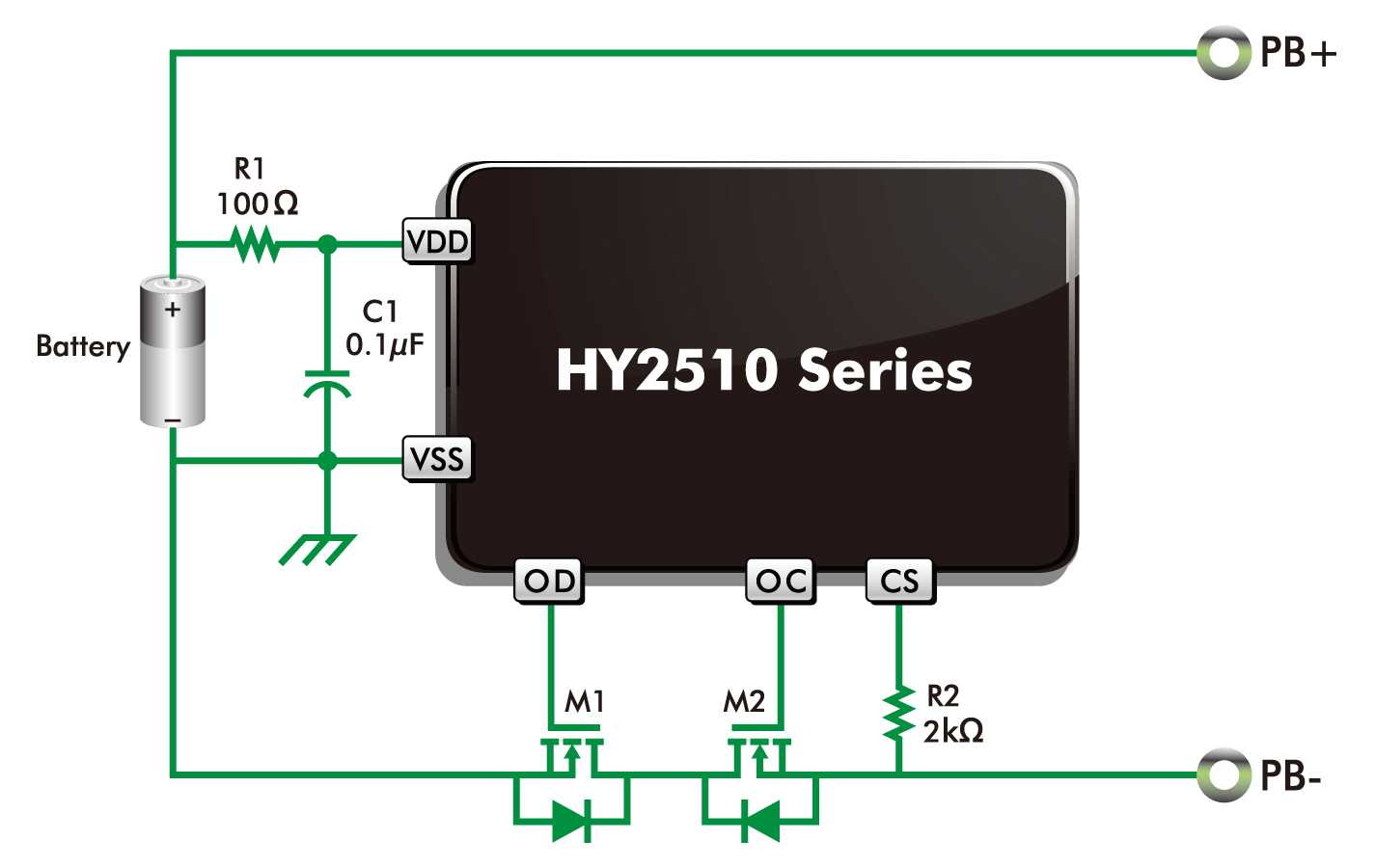

HYCON/臺灣宏康1節鋰電池保護IC——HY2510BH-H2B，采用SON-1.6*1.6-6L封裝，適合于對1節鋰離子/鋰聚合物可再充電電池的過充電、過放電和過電流進行保護。

HY2510全系列IC具備如下特點:

(1) 髙精度電壓檢測電路

● 過充電檢測電壓        4.000~4.600V 精度±20mV

● 過充電釋放電壓        3.600~4.600V 精度±30mV

● 過放電檢測電壓        2.000~3.100V 精度±50mV

● 過放電釋放電壓        2.000~3.200V 精度±50mV

● 放電過流檢測電壓     40~250mV

                                   40mV~100mV 精度±5mV

                                   >100mV~250mV 精度±10mV

● 充電過流檢測電壓     -40mV to-250mV

                                   -40mV~-100mV 精度±5mV

                                   <-100mV~-250mV 精度±10mV

● 負載短路檢測電壓     100mVto 500mV

                                   100mV~200mV 精度±20mV

                                   >200mV~500mV 精度±10%

(2) 低耗電流

工作模式                     典型值 3.0μA，zui大值6.0μA(VDD=3.9V)

過放時耗電流              典型值 0.16μA，zui大值 0.5μA(VDD=2.0V)

休眠模式                     zui大值 0.1μA(VDD=2.0V)

(3) 各延遲時間由內部電路設置(不需外接電容)

(4) 休眠功能或過放自恢復：可以選擇“有”或“無”(詳見產品目錄)

(5) 向OV電池充電功能：可以選擇“允許”或“禁止”

(6) 連接充電器的端子采用高耐壓設計(CS端子和OC端子，zui大額定值是20V)

(7) 寬工作溫度范圍：-40℃~+85℃

(8) 小型封裝：SON-1.6*1.6-6L，SOT-23-6

(9) 無鹵素綠色環保產品

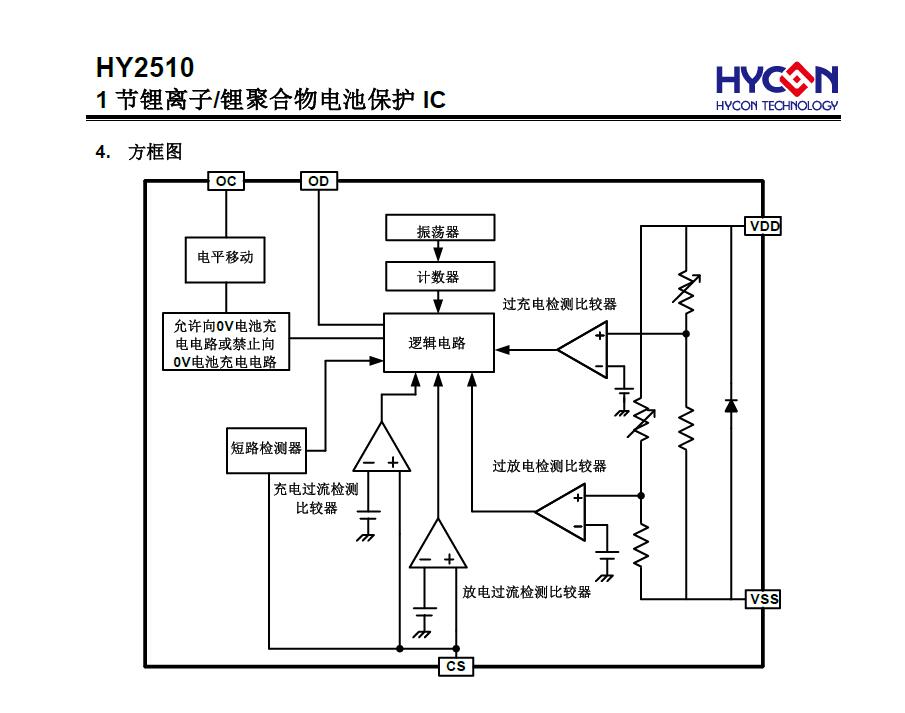

產品規格書（部分），如需PDF文檔請QQ索要或電話聯系
