GENESYS/創惟科技 GL9750-OIY04 QFN4X4-32 PCI Express 1.1至SD 3.0讀卡器控制器

描述

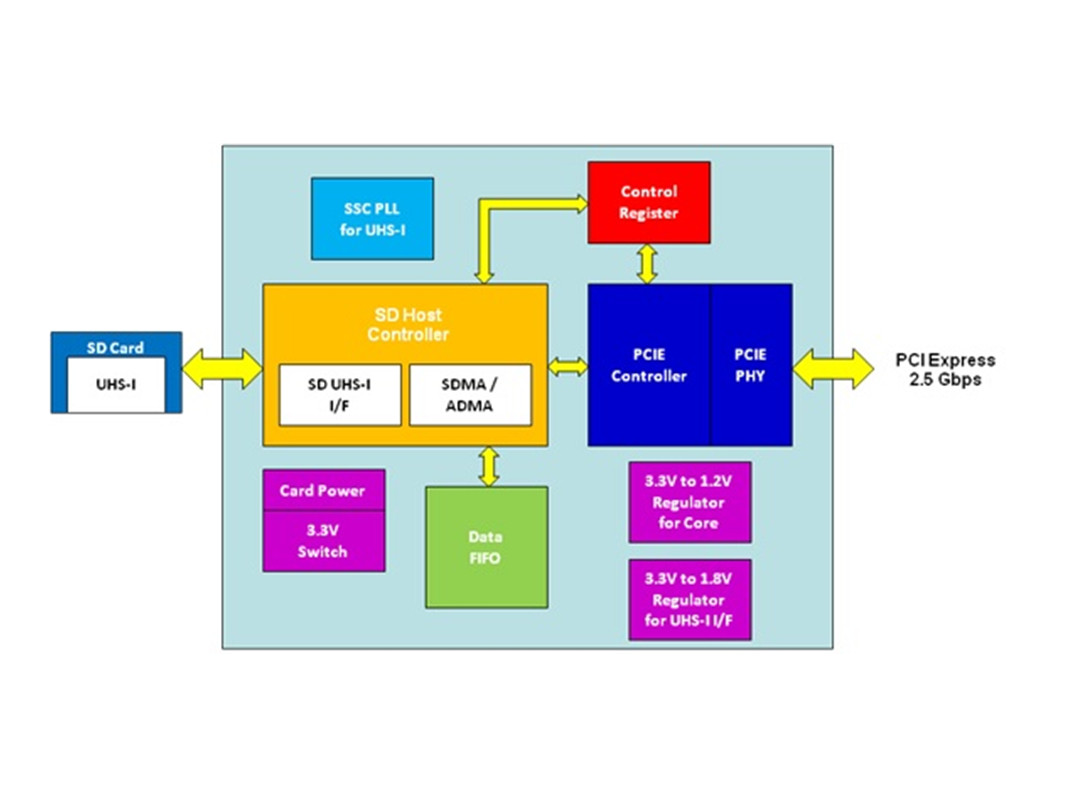

GL9750是一款符合PCI Express Rev.1.1標準的讀卡器控制器，它集成了PCI Express PHY、存儲卡訪問接口、調節器（3.3V至1.2V）和卡電源開關。

GL9750支持各種類型的SD存儲卡，如Secure Digital™（SD）、SDHC、miniSD和microSD（T-Flash）、多媒體卡™（MMC）、RS-MMC、MMCmicro和MMCmobile。它還支持高密度存儲卡（容量高達2TB），如SDXC、超高速存儲卡、SD 3.0 UHS-I。

GL9750支持PCI Express L1 PM子狀態、運行時D3（RTD3）、延遲容忍報告（LTR）和Opti

mized Buffer Flush/Fill（OBFF），以節省功耗。

特征

● 符合PCI Express基本規范2.1版

● 支持1通道2.5/5.0 Gbps PCI Express總線

● 符合SD規范第壹部分物理層規范4.20版

● 符合SD規范第A2部分SD主機控制器標準規范4.20版

● 支持的存儲卡接口：

Secure Digital TM（SD）、SDXC、SDHC、MultiMediaCard TM（MMC）

MMC 4位日期模式

支持SD 4.0 UHS-II FD/HD模式，可高達312MB/秒

支持SD 3.0 UHS-I SDR-104（208MHz SD時鐘）、SDR-50（100MHz SD時鐘）和DDR 50（50MHz SD時鐘）

● 支持SD CPRM功能

● 支持PCI Express時鐘請求（CLK_REQ#）

● 支持PCI Express ASPM L0s/L1

● 支持PCI Express L1子狀態（L1.1和L1.2）和RTD3（運行時D3熱/冷）

● 支持PCI Express LTR（Latency Tolerance Reporting）和OBFF（Optimized Buffer Flush/Fill）

● 支持現代待機

● 高效硬件DMA引擎，提高數據傳輸性能

● 用于核心和模擬宏的芯片上3.3V至1.2V穩壓器

● 芯片上用于SD 4.0卡電源VDD2（300mA）的3.3V至1.8V穩壓器

● 芯片上用于SD卡電源的3.3V電源開關（800毫安）

● 支持過電流保護機制。當ICARD_3V3超過800mA時，斷言過電流標志；當ISD_VDD2超過300mA時，過電流標志被斷言（請參閱編程指南中的11.3節）

● 支持SD的擴頻時鐘（SSC）以減少EMI影響

● 支持SMBus進行SD UHS-II符合性測試（請參閱編程指南中的14.2節）

● 提供QFN32 4mmx4mm封裝
