產品概述

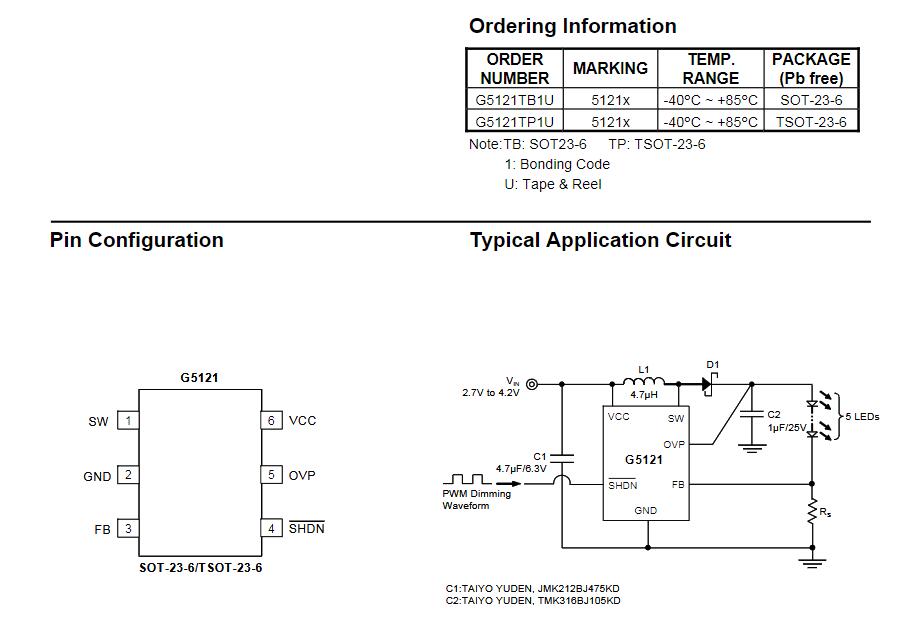

G5121TP1U是一款升壓DC/DC轉換器，專門設計用于驅動多達5個系列的恒流白色LED。LED的串聯連接提供相同的LED電流，從而產生均勻的亮度，并消除了對鎮流器電阻器的需要。G5121TP1U的開關頻率為1MHz，允許使用微小的外部組件。低0.254V反饋電壓可使電流設置電阻器中的功率損耗zui小化，從而實現高效率。OVP引腳監測輸出電壓，并在LED打開時關閉轉換器。

應用程序信息

電感器選擇

G5121應用推薦使用4.7μF電感器。小尺寸和高效率是大多數G5121應用程序的主要關注點。具有低核心損耗和1MHz小DCR（銅線電阻）的電感器是G5121應用的好選擇。

由于G5121被設計為在不連續模式下工作，因此在放電階段電感器電流達到零。在電感器電流達到零之后，由于電感器與開關和二極管電容結合形成的LC諧振回路，開關引腳表現出振鈴。這種鈴聲是無害的；振鈴中包含的頻譜能量比開關轉換中包含的要少得多。振鈴可以通過在電感器上施加300Ω電阻器來阻尼，盡管這會降低效率。

電容器選擇

陶瓷電容器體積小，適用于G5121應用。建議使用X5R和X7R類型，因?yàn)榕cY5V或Z5U等其他類型相比，它們?cè)诟鼘挼碾妷汉蜏囟确秶鷥?nèi)保持電容。對于大多數應用，輸出至少需要1μF電容器。輸入/輸出電容器越大，輸入/輸出紋波越小。

二極管選擇

肖特基二極管具有低正向電壓降和快速反向恢復，是G5121應用的理想選擇。肖特基二極管的正向電壓降表示二極管中的導通損耗，而二極管電容（CT或CD）表示開關損耗。對于二極管的選擇，需要同時考慮正向電壓降和二極管電容。額定電流較高的肖特基二極管通常具有較低的正向電壓降和較大的二極管電容，這可能會在G5121的1MHz開關頻率下造成顯著的開關損耗。額定電流為500mA的肖特基二極管足以滿足大多數G5121應用。
