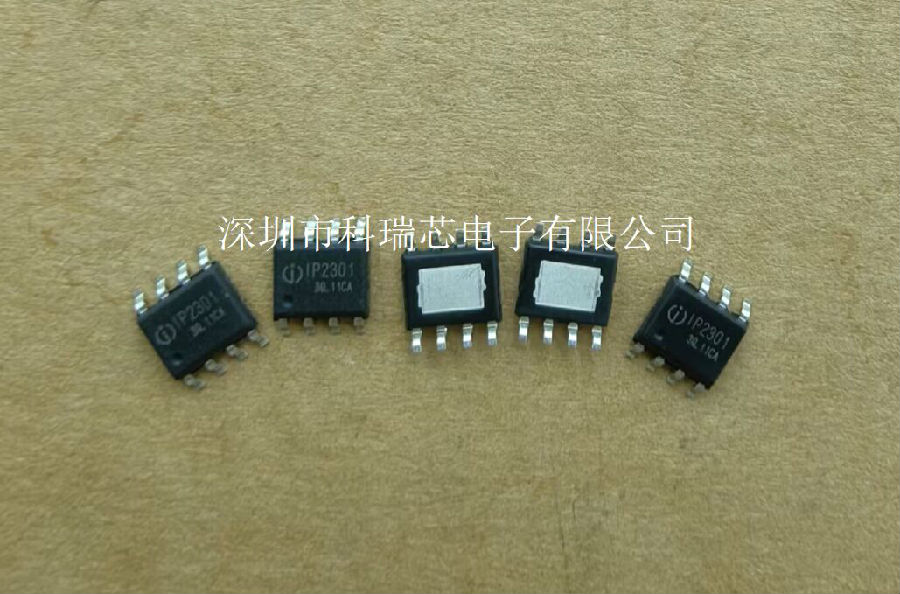

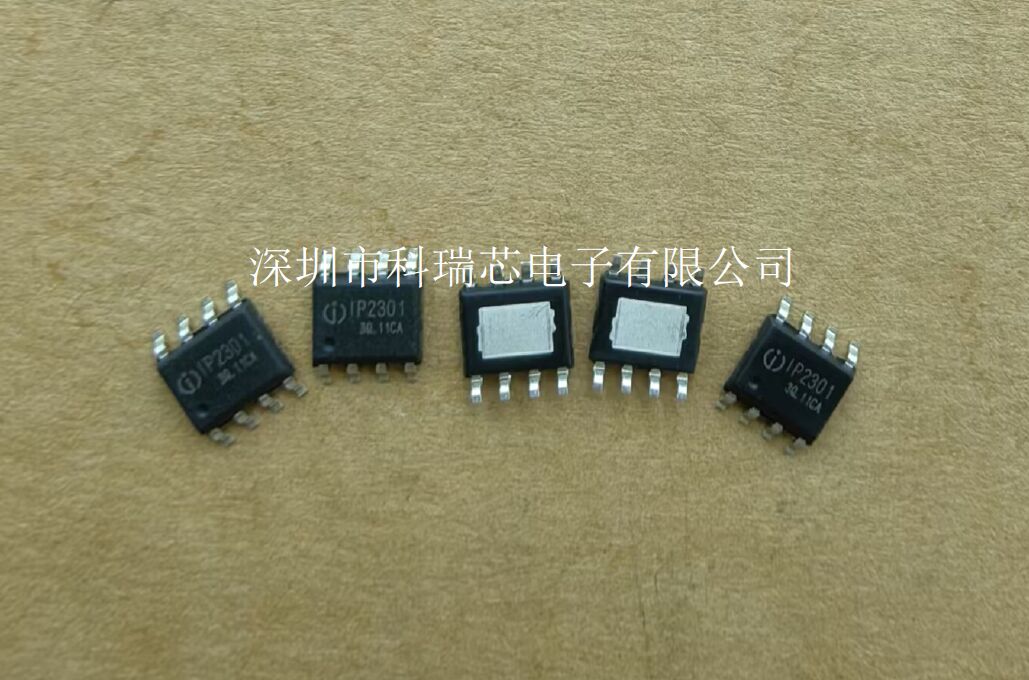

英集芯IP2301_2S 1~3節鋰電池線性充電器

英集芯IP2301_2S 1~3節鋰電池線性充電器

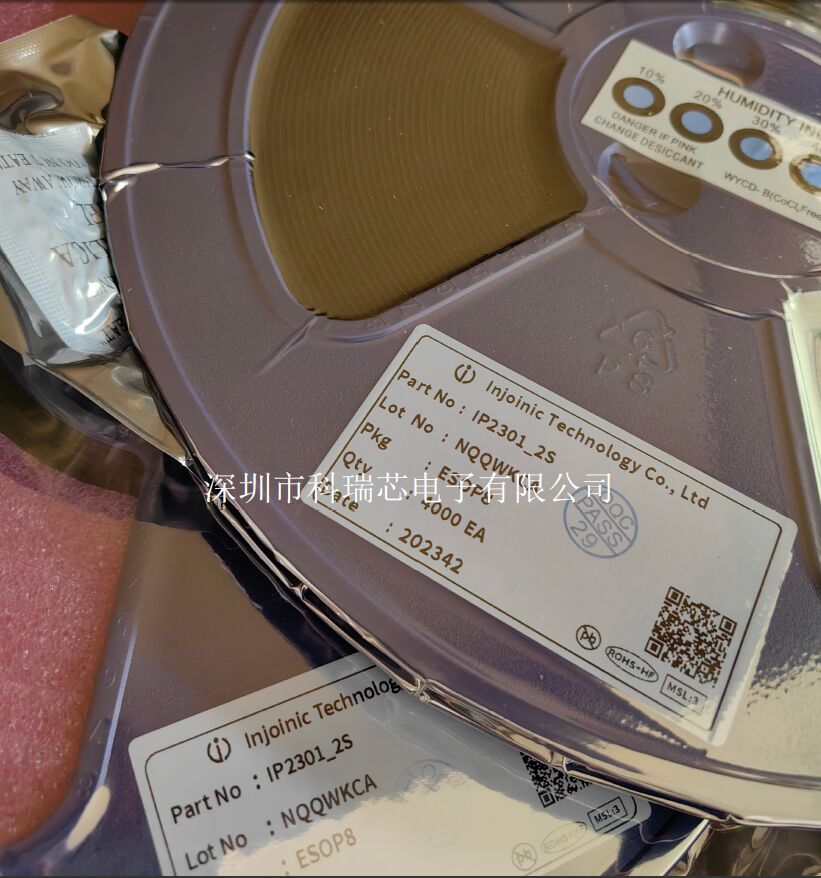

型號: IP2301_2S
廠 商:
品牌/商標: INJOINIC/英集芯
產品類別: 英集芯/injoinic- 其他芯片
聯系人: 顏先生/William
電話: 0755-82170220,21001680


產品詳情

概述

IP2301是一款高集成度、高性能的支持1~3節鋰離子電池線性充電器。

IP2301具有涓流充電(TC)、恒流(CC)和恒壓(CV)充電三種充電過程:涓流充電(TC)階段可預充電恢復完全放電的電池;恒流(CC)模式下安全地提供降壓快速充電;恒壓(CV)充電模式確保安全地充滿電池。

IP2301線性充電器具有非常靈活的配置,可編程充電電流最大到1A、其充電電壓精度可達±0.5%;快速充電時,線性充電器功耗最大,如果芯片結溫達到120℃將進入恒溫度環調節,并降低充電電流,以防止溫度進一步升高。

IP2301允許可編程的預充電/截止電流和輸入過壓保護門限,其集成高壓輸入保護電路可以承受高達38V 的輸入浪涌電壓。

IP2301 具有電池溫度NTC監測、充電超時保護、輸入過壓、電池過壓、熱保護和狀態指示等功能。


特征

 支持輸入工作電壓4.0V-24V,承受高達到38V浪涌電壓
■ 電池端承受高達38V浪涌電壓
■ 支持外部電阻選擇多種鋰電池類型(目標充飽電壓4.2V/4.35V/4.4V),支持3.2V鐵鋰(目標充飽電壓3.6V);定制可實現單節電池充飽電壓范圍:3.6V~4.4V(step=50mV)
■ 支持1/2/3節鋰電池充電(2/3串鋰電需定制)
■ 充電電壓精度±0.5%
■ zui大1A充電電流,外部電阻可設定充電電流
■ 截止電流為設置充電電流的1/10(定制可選1/2.5,1/5,1/20設置充電電流),zui小可達到10mA
■ 支持通過NTC檢測電池溫度
■ 單節電池待機模式下漏電流低至1μA
■ 支持單色燈或雙色燈的電池狀態、充電狀態及fault狀態指示
■ 輸入過壓,電池過壓,IC 過溫,NTC 低溫和高溫保護
