創惟科技 GL3224-OIY04 雙、單LUN讀卡器控制器

概述

GL3224是一款無晶體USB 3.0雙/單LUN讀卡器控制器，它提供了2個LUN（邏輯單元號），可以支持各種類型的存儲卡，如Secure DigitalTM（SD）、SDHC、miniSD、microSD（T-Flash）、MultiMediaCardTM（MMC）、RS-MMC、MMCmicro、MMCmobile、memory StickTM（MS），記憶棒PROTM Duo（MS PRO Duo）、記憶棒PRO-HGTM（MS PRO-HG）、MS PRO Micro合一芯片。它還支持SDXC和Memory Stick XC高密度存儲卡（容量高達2TB）以及高速SD3.0 UHS-I存儲卡。

GL3224可以配置為單個LUN，以支持e？MMC v4.5，1/4/8位數據總線，高速SDR/高速DDR/HS200模式，兼容e？MMC v5.0。

GL3224還提供小封裝QFN32（5x5mm），以支持單個LUN：SD3.0，僅適用于極小的PCBA設計

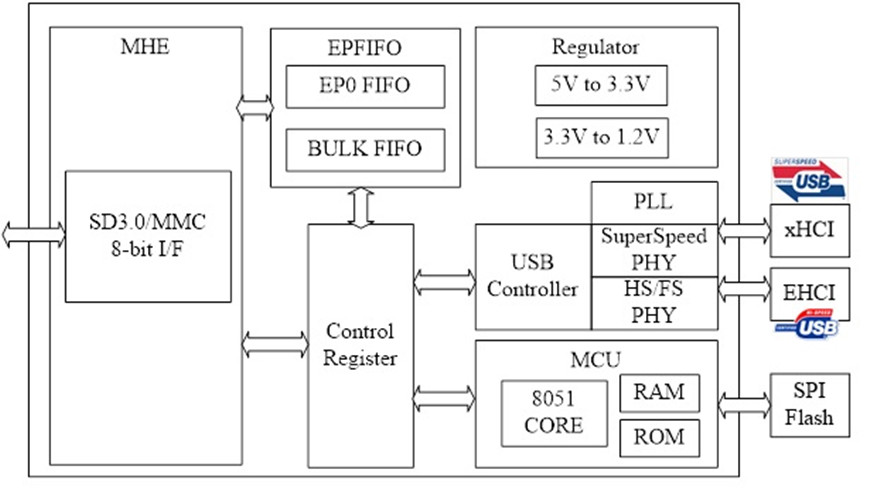

GL3224集成了高速8051微處理器和高效硬件引擎，可在USB和各種存儲卡接口之間實現最佳數據傳輸性能。它支持串行外設接口（SPI），通過USB端口將固件升級到SPI閃存。它還集成了5V至3.3V和3.3V至1.2V的穩壓器和功率MOSFET，可以降低系統BOM成本。

特征

● 符合USB規范

-符合通用串行總線3.0規范1.0版（USB 3.0）

-符合通用串行總線規范2.0版（USB 2.0）

-符合USB大容量存儲類規范1.0版

-支持USB大容量存儲類僅批量傳輸（BOT）

-支持1個設備地址和最多3個端點：控制（0）/大容量數據讀�。�1）/大批量數據寫入（2）

-支持5 Gbps超高速、480 Mbps高速和12 Mbps全速傳輸速率

● 集成USB構建塊

-USB2.0收發器宏小區（UTM）、串行接口引擎（SIE）、嵌入式開機復位（POR）

● 嵌入式高速8051微控制器

● 高效DMA硬件引擎提高了USB和閃存卡接口之間的傳輸速率

● 支持Ssecure DigitalTM v1.0.v1.1/v2.0/SDHC/SDXC（容量高達2TB）

● 支持Secure DigitalTM v3.01 UHS-I（超高速）：SDR12/SDR25/SDR50/SDR104

● 支持Secure DigitalTM v5.0

支持MultiMediaCardTM（MMC）

-MMC規范v3.x/v4.0/v4.1/v4.2

-x1/x4/x8位數據總線

● 支持嵌入式多媒體卡TM（e•MMC）

-e•MMC規范v4.3/v4.4/v4.5/v5.0

-高速SDR/高速DDR/HS200

● 支持Memory StickTM/Memory StickPROTM/MemoryStickPRO-DuoTM/MemoriaStickPRODuoMark2TM/Memory StickMicroTM（M2）/MemoriastickPRO-HGTM/Memory Stick PRO-HGDuoTM/MMemoriaStickPro-HGDuoHXTM

-符合記憶棒系列規范：MS v1.43、MS PRO v1.05、MS Micro v1.04（MS HG Micro v1.00）、MS PRO-HG Duo 1.03、MS XC Duo v1.00、MS XC-HG Duov1.00、MSXC Micro v1.0 0和MSXC-HG Micro v1.00

-支持MS PRO-HG的讀/寫四數據訪問（512Bytes4），以提高傳輸速率

● 支持串行外設接口（SPI），通過USB接口將固件升級到SPI閃存

● 支持通過MASK ROM或SPI閃存中的外部固件進行操作

用于所有閃存介質卡電源的片上功率MOSFET

● 芯片上5V至3.3V和3.3V至1.2V穩壓器

● 車載25 MHz晶體驅動器電路

● 支持USB2.0 LPM（鏈路電源管理）

● 支持USB3.0 LTM（Latency Tolerance Messaging）

● 支持USB3.0 U1/U2/U3低功耗鏈路狀態

● 通過SuperSpeed產品的USB-IF測試程序（TID:340890039）

● 通過Windows 8.1的WHCK（Windows硬件認證工具包）測試（提交ID:1620543）

● 通過Windows 8的WHCK（Windows硬件認證工具包）測試（提交ID:1620537）

● 通過Windows 7的WHQL（Windows硬件質量實驗室）測試（提交ID:1620861）

支持兩個具有UHS-I的SD3.0接口：SDR12/SDR25/SDR50/SDR104總線模式

● 支持可編程禁用MMC接口

● 支持可編程的各種LUN（邏輯單元號）：2個LUN和1個LUN

● 支持可編程SSC（擴頻時鐘），時鐘速率為SD，MS存儲卡接口，EMI測試效果更佳。

● 支持可編程LED行為，特定應用的只讀選項

● 支持省電模式，通過卸卡斷開USB總線，以實現更好的電源管理

● 當數據傳輸在幾秒鐘后掛起時，支持選擇性掛起以進入掛起模式。

● 支持過電流保護機制

● 可提供QFN48引腳封裝（7x7mm），用于2個LUN：SD3.0/MSRO-HG和microSD3.0/M2；1個LUN，用于e•MMC v4.5/8位數據總線/HS200模式；帶有SPI I/F，用于固件升級。

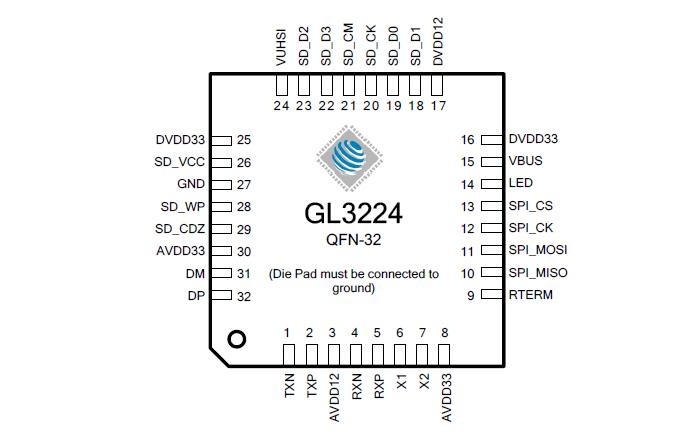

● 提供QFN32引腳封裝（5x5mm），1個LUN：SD3.0；帶有SPI I/F，用于固件升級。
