微源半導體 LP3351 LED背光驅動芯片

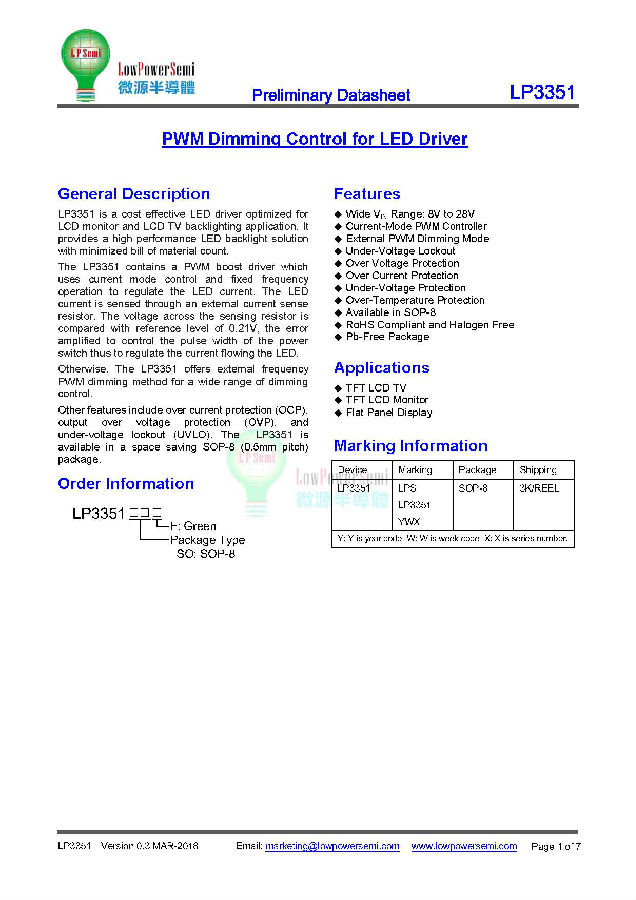

概述

LP3351是一款性價比高的LED驅動器，專為液晶顯示器和液晶電視背光應用而優化。它提供了一種高性能LED背光解決方案，最大限度地減少了材料清單。LP3351包含PWM升壓驅動器，該驅動器使用電流模式控制和固定頻率操作來調節LED電流。LED電流通過外部電流感測電阻器進行感測。將感測電阻器兩端的電壓與0.21V的參考電平進行比較，該誤差被放大以控制電源開關的脈沖寬度，從而調節流過LED的電流。除此之外，LP3351還提供外頻PWM調光方法，用于寬范圍的調光控制。其他功能包括過電流保護（OCP）、輸出過電壓保護（OVP）和欠電壓鎖定（UVLO）。LP3351采用節省空間的SOP-8（0.5mm間距）封裝。

特征

◆ 寬VIN范圍：8V至28V

◆ 電流模式PWM控制器

◆ 外部PWM調光模式

◆ 欠壓鎖定

◆ 過電壓保護

◆ 過電流保護

◆ 欠電壓保護

◆ 超溫保護

◆ 可在SOP-8中獲得

◆ 符合RoHS標準且無鹵素

◆ 無鉛包裝

應用

◆ TFT-LCD電視

◆ TFT液晶顯示器

◆ 平板顯示器
