產品詳情

供應英集芯 IP5189TH 多功能電源管理SOC

簡介

IP5189TH是一款集成升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC，為移動電源提供完整的電源解決方案。

IP5189TH的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。

IP5189T只需一個電感實現降壓與升壓功能�？梢灾С值统杀倦姼泻碗娙�。

IP5189TH的同步升壓系統提供2.1A輸出電流，轉換效率高至92%空載時，自動進入休眠狀態，靜態電流降至100uA以下。

IP5189T采用開關充電技術，提供2.1A電流，充電效率高至91%。內置IC溫度和輸入電壓智能調節充電電流。

IP5189T可定制電池電量曲線，可精準顯示電池電量。支持4，3，2，1顆LED電量顯示和照明功能。

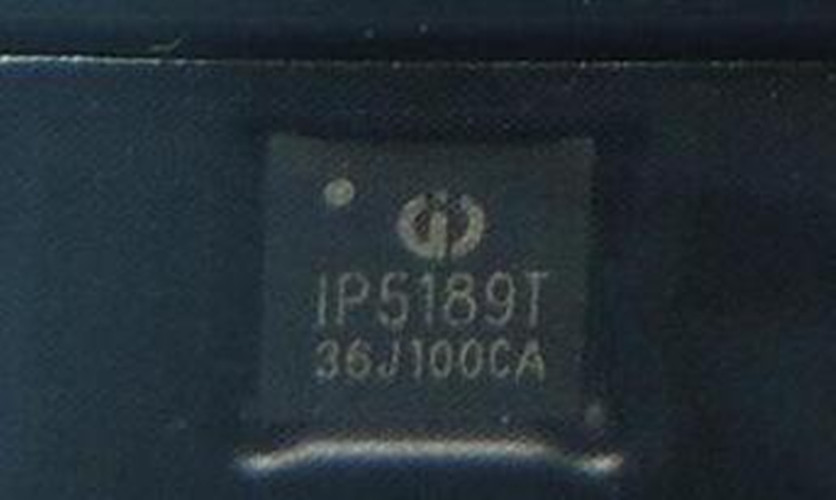

IP5189T采用QFN24(4*4mm)封裝。

特征

●同步開關充放電

2.1A同步升壓轉換,2.1A同步開關充電

升壓效率達92%

充電效率達91%

內置電源路徑管理，支持邊充邊放

●充電

自動調節充電電流，匹配適配器輸出能力

支持 4.20V、4.30V、4.35V電池

支持電池溫度 NTC 比較

外部引腳設定充電電流

●電量顯示

支持 5 / 4 / 3 顆 LED 電量顯示

電池電量曲線可 PIN 選，顯示燈更均勻

●功能豐富

內置照明燈驅動

自動檢測手機插入和拔出

集成手機充電電流智能識別 DCP

支持負載大電流線補功能

●低功耗

智能識別負載，自動進待機

待機功耗小于100?A

●BOM 極簡

功率 MOS 內置，單電感實現充放電

●多重保護、高可靠性

輸出過流、過壓、短路保護

輸入過壓、過充、過放、過流放電保護

整機過溫保護

ESD 4KV，瞬間耐壓11V

應用

移動電源/充電寶

手機、平板電腦等便攜式設備
