致新現貨 G2595FKL1U-K 14-CH高壓電平移位器

概述

G2595FKL1U-K是一款14-CH高壓電平轉換器，適用于電視和監視器LCD應用。它將來自定時控制器（T-CON）的邏輯電平信號轉換為LCD面板使用的高電平信號。它提供14個輸出（CLK1~8、GSPOUT、LC1、LC2、ENR_O、ENL_O和VSS）。輸出從VGL1/2切換到VGH1，從VGL1切換到VGH2，電容負載高達4.7nF。

G2595FKL1U-K產生復位功能。一旦VDET1達到復位電平，輸出通道將被拉至VGH1和VGH2。此外，G2595E還生成OCP函數。一旦OCP達到故障條件，輸出通道將為Hi-Z。

G2595FKL1U-K具有廣泛的保護功能，包括OCP、OTP。它有4mmx5mm、28引腳TQFN封裝。

特征

● -18V至40V高輸出電平

● 14通道電平轉換器

● CLK1~CLK8高輸出回轉率驅動高達4.7nF負載

● 可選擇的4相/6相/8相輸出模式

● 超溫保護

● 輸出過電流保護

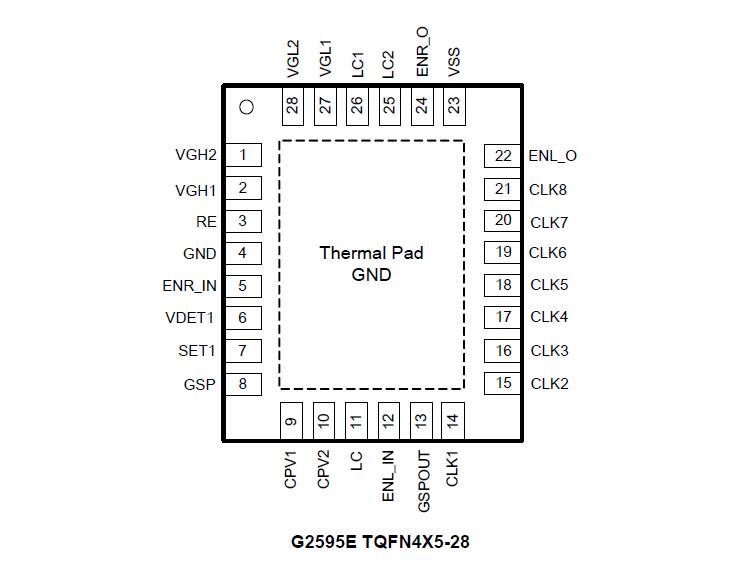

● 28引腳，TQFN（4mmx5mm）封裝

● 符合RoHS

應用

● TFT-LCD
