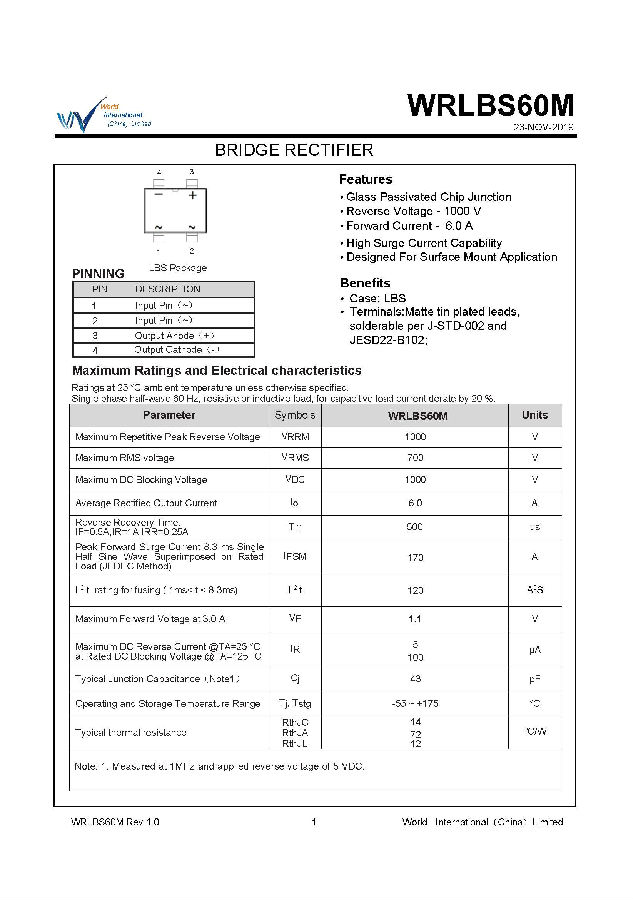

沃爾德 WRLBS60M 橋式整流器

特征
● 玻璃鈍化芯片結
● 反向電壓-1000 V
● 正向電流-6.0 A
● 高浪涌電流能力
● 專為表面安裝應用而設計

好處

● 案例：LBS

● 端子：亞光鍍錫引線，可根據J-STD-002和JESD22-B102進行焊接；

最大額定值和電氣特性
最大重復峰值反向電壓：1000V
最大RMS電壓：700V
最大直流阻斷電壓：1000V
平均整流輸出電流：6.0A
反向恢復時間IF=0.5A，IR=1A，IRR=0.25A:500us
額定負載上8.3ms單半正弦波疊加正向浪涌峰值電流（JEDECMethod）：170A
熔斷I2t額定值（1ms<t<8.3ms）：120A2S
3.0A時的zui大正向電壓：1.1V
TA=25°C時的zui大直流反向電流：5μA
額定直流阻斷電壓@TA=125°C:100μA
典型結電容（注1）：43pF
操作和儲存溫度范圍：-55~+175°C
典型熱阻：14/72/12°C/W
