產品詳情

英集芯原廠原裝 IP5407-2A4 移動電源SOC

簡介

IP5407是一款集成升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC，為移動電源提供完整的電源解決方案。

IP5407的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。

IP5407只需一個電感實現降壓與升壓功能�？梢灾С值统杀倦姼泻碗娙�。

IP5407的同步升壓系統提供2.1A/2.4A輸出電流，轉換效率高至93%。輕載時，自動關閉LED電量指示燈并維持5V 電壓輸出進入休眠，靜態電流降至150uA以下。

IP5407采用開關充電技術，提供輸入端2.0A電流，充電效率高至91%。內置IC內部溫度和輸入電壓檢測智能調節充電電流。

IP5407支持4，2，1顆LED電量顯示和照明功能。

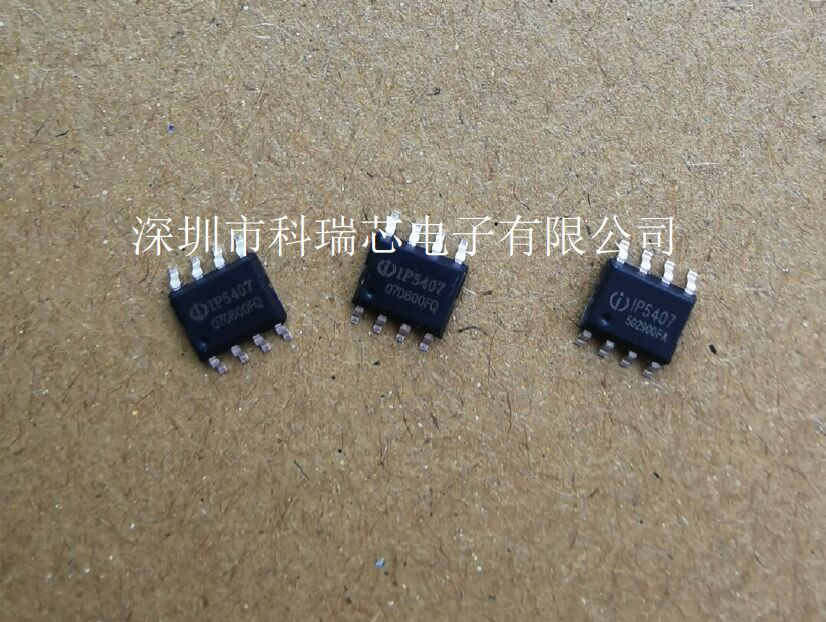

IP5407采用ESOP8封裝。

特征

●同步開關充放電

2.1A/2.4A同步升壓轉換，2.0A同步開關充電

升壓效率高達93%

充電效率高達91%

內置電源路徑管理，支持邊充邊放

輸出支持線補60mV

●充電

自動調節充電電流，匹配適配器輸出能力

支持4.20V、4.35V電池

●電量顯示

支持4/2/1顆LED電量顯示支持4燈型號：IP5407支持2/1燈型號：IP5407_2D1D

●功能豐富

內置照明燈驅動

自動檢測手機插入和拔出

集成手機充電電流智能識別DCP

支持電池NTC溫度保護

●低功耗

輸出固定常開5V

待機功耗小于150μA

●BOM 極簡

功率MOS內置，單電感實現充放電

●多重保護、高可靠性

輸出過流、過壓、短路保護

輸入過壓、過充、過放、過流放電保護

整機過溫保護

應用

移動電源/充電寶

手機、平板電腦等便攜式設備
