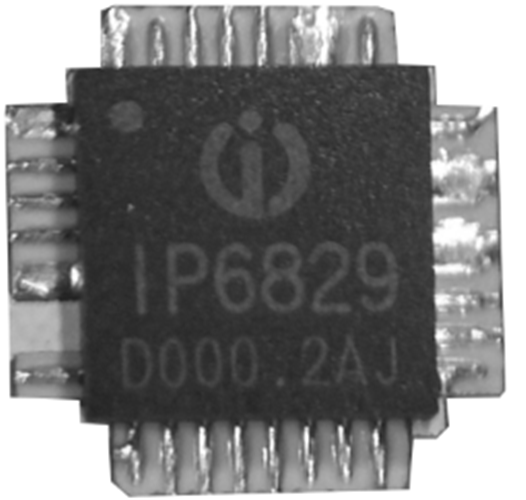

英集芯 IP6829-NF 無線充電發射端控制SoC芯片

概述

IP6829是一款無線充電發射端控制SoC芯片，兼容WPC Qi v1.3最新標準，支持 11、A11a、 MP-A2線圈，支持5W、蘋果7.5W、三星10W、 15W充電。IP6829通過analog ping檢測到無線接收器，并建立與接收端之間的通信，則開始功率傳輸。IP6829解碼從接收器發送的通信數據包，然后用PID算法來改變振蕩頻率從而調整線圈上的輸出功率。

IP6829片內集成全橋驅動電路和全橋功率MOS，電壓&電流兩路ASK通訊解調模塊；方案集成度高，可顯著降低方案尺寸和BOM成本。

特征

● 兼容WPC v1.2.4標準和1.3標準

● 支持5~15W多種應用

單獨5W應用；

快充充電器輸入5~15W應用；

5V輸入5W應用；

9V輸入5W，7.5W， 10W應用；

12V輸入5W，7.5W， 10W，15W應用；

12V充電器輸入15W應用；

支持多線圈方案(兩線圈，三線圈)

● 集成NMOS全橋驅動和全橋功率MOS

● 集成內部電壓&電流雙路解調

● 支持FOD異物檢測功能

高靈敏靜態異物檢測 (可通過電容調節)

支持動態FOD檢測

外接電阻調整FOD參數(調整動態fod)

● 低靜態功耗和高效率

靜態電流10mA

實測系統充電效率高達80%

● 兼容NPO電容和CBB電容

● 針對供電能力不足的USB電源有動態功率調整功能(DPM)

支持低至5V500mA的充電器

● 輸入過壓，過流，欠壓保護功能

● 支持固件重復升級

● 支持PD3.0輸入請求

● 支持DPDM快充輸入請求

● 支持Qi 協議BPP，PPDEren證

● 支持NTC過溫保護

● 最多可支持3路LED指示

● 封裝 5 mm x 5 mm 0.5pitch QFN32

應用

● 背夾、無線充電底座

● 車載無線充電設備
