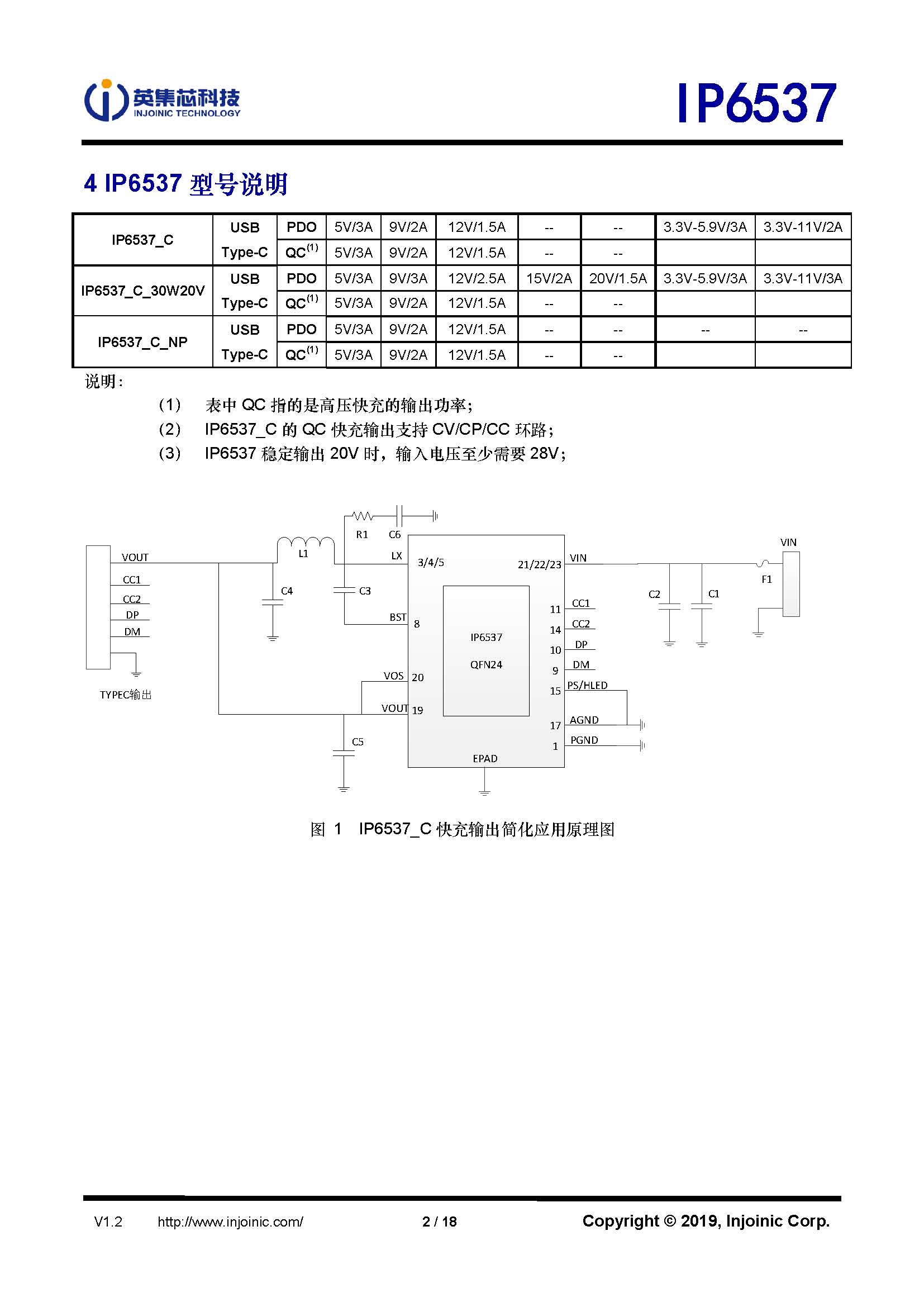

英集芯 IP6537-C 14種快充協議的降壓SoC

簡介

IP6537-C是一款集成同步開關的降壓轉換器、支持14種輸出快充協議、支持Type-C輸出和USB PD2.0/PD3.0(PPS)協議的SoC，為車載充電器、快充適配器、智能排插提供完整的解決方案。

IP6537-C支持USB Type-C 或者USB A輸出，5V輸出功率為5V/3.4A。

IP6537內置功率MOS,輸入電壓范圍是7.1V到32V，輸出電壓范圍是3V到20V，zui大能提供30W的輸出功率,能夠根據識別到的快充協議自動調整輸出電壓和電流。IP6537在輸入24V輸出5V/3A時，板端轉換效率高至94.3%。

IP6537的PD輸出具有CV/CC特性，當輸出電流小于設定值，輸出CV模式，輸出電壓恒定；當輸出電流大于設定值，輸出CC模式，輸出電壓降低。

IP6537具有過流點自動調節功能，當高壓SCP，快充協議握手成功后，zui大支持10V/2.5A輸出。當IP6537的Type-C接口連接的設備支持高壓SCP時，優先輸出高壓SCP，相比PD輸出，充電功率更高。

IP6537的PIN15具有功率控制功能，可以通過外接電阻的方式，簡單的實現輸入功率共享的雙口輸出應用方案。

IP6537的輸出電壓帶有線補功能，輸出電流增大后會相應提高輸出電壓，用以補償連接線阻抗引起的電壓下降。

IP6537具有軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩定。

IP6537有多種保護功能,具有輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路保護等功能

IP6537采用4*4mm QFN24封裝。

特征

● 同步開關降壓轉換器

內置功率MOS

輸入工作電壓范圍：7.1V~32V

輸出電壓范圍：3V~20V，根據快充協議自動調整

輸出電壓有線補功能，50mV/A

輸出具有CV/CC特性 （輸出電流小于設定值，輸出CV模式；輸出電流大于設定值，輸出CC模式)

VIN=24V ，VOUT=5V/3A ，板端轉換效率為94.3%

● 支持Type -C輸出接口USB PD協議

支持5V、9V、12V、15V、20V電壓輸出

支持PD2.0/PD3.0輸出協議

PPS支持3~11V，20mV/step電壓輸出

● 快充規格

支持Type -C PD口輸出

支持BC1.2、Apple

支持高通QC2.0和QC3.0

支持MTK PE+1.1和MTK PE+2.0

支持華為快充協議FCP和高壓SCP

支持三星快充協議AFC(MAX 12V)

支持展訊快充協議SFCP

● 多重保護、高可靠性

輸入過壓、輸入欠壓、輸出短路 輸出過流保護和過溫保護

DP/DM/CC過壓保護

CC PIN耐壓30V

ESD 4kV，直流耐壓40V

應用

● 車載充電器

● 快充適配器

● 智能排插
