英集芯 IP3005U-B 單節鋰電池保護IC

簡介

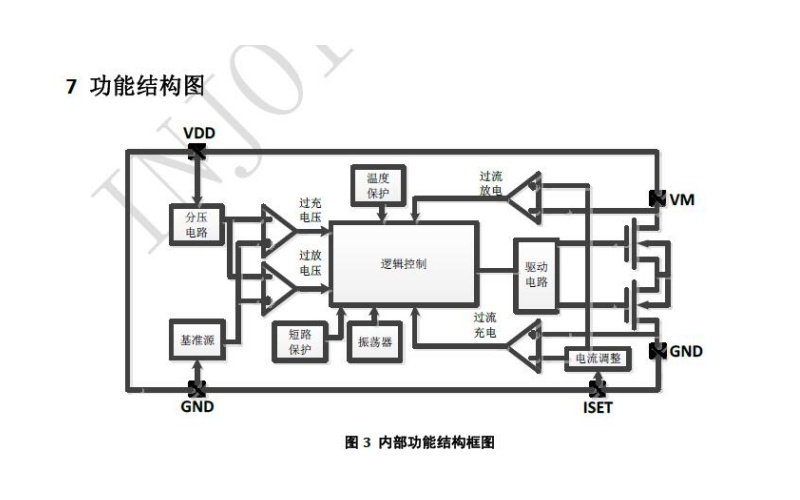

IP3005系列IC是一款超-高精度的單節鋰離子/鋰聚合物電池保護芯片，它內置功率MOSFET，全集成了超-高精度的過充電壓、過放電壓、過放電流、過充電流檢測保護電路。

IP3005US采用了精-確的電壓判斷電路，讓過充電壓，過充恢復電壓，過放電壓，過放恢復電壓的檢測精度達到±25mV。通過監控內置功率MOSFET的電流，使得充電過流、放電過流的閾值達到?5%精度，并且不隨電池電壓變化而改變。

IP3005系列IC擁有大范圍的電壓保護和過流檢測選擇，擁有精細的檔位步進，可根據用戶要求實現多樣化定制。

IP3005US可以通過外置電阻精密調節放電過流和充電過流閾值，調節范圍連續，用戶可根據需求自行設置。

IP3005US采用eSOP8L封裝，自帶小型散熱片，配合內置功率MOSFET極低的導通電阻阻，在大功率工作下，擁有ji佳的散熱性。

特性

● 單節鋰離子/鋰聚合物電池保護IC

● 內置超-低導通電阻MOSFET

Ron=25mΩ,(VDD=3.6V,ILOAD=1A)

● 超髙精度電壓檢測保護

過充電壓VCU：4V ~ 4.575V，25mV步進）精度?50mV

過充恢復電壓VCL：3.85V ~ 4.4V，（50mV步進）精度：?100mV

過放電壓VDL：2.3V ~ 3V，（100mV步進）精度?100mV

過放恢復電壓VDR：2.4V ~ 3.1V，（100mV步進）精度：?100mV

● 超髙精度電流檢測保護

放電電流保護：4A-10A,(250MA步進)，精度?15%

充電電流保護：2A-8A,(250MA步進)，精度?15%

● 可外置電阻精-密調節電流檢測保護閾值

● 0V-電池充電允許

● 超低功耗：

工作模式、3.0uA

關斷模式、1.5uA

● 多重保護、高可靠性

負載短路保護

過溫保護

ESD 4KV

● 小型帶散熱片ESOP-8封裝

產品應用

● 單節可充式鋰離子/鋰聚合物電池設備

● 移動電源、平板電腦
