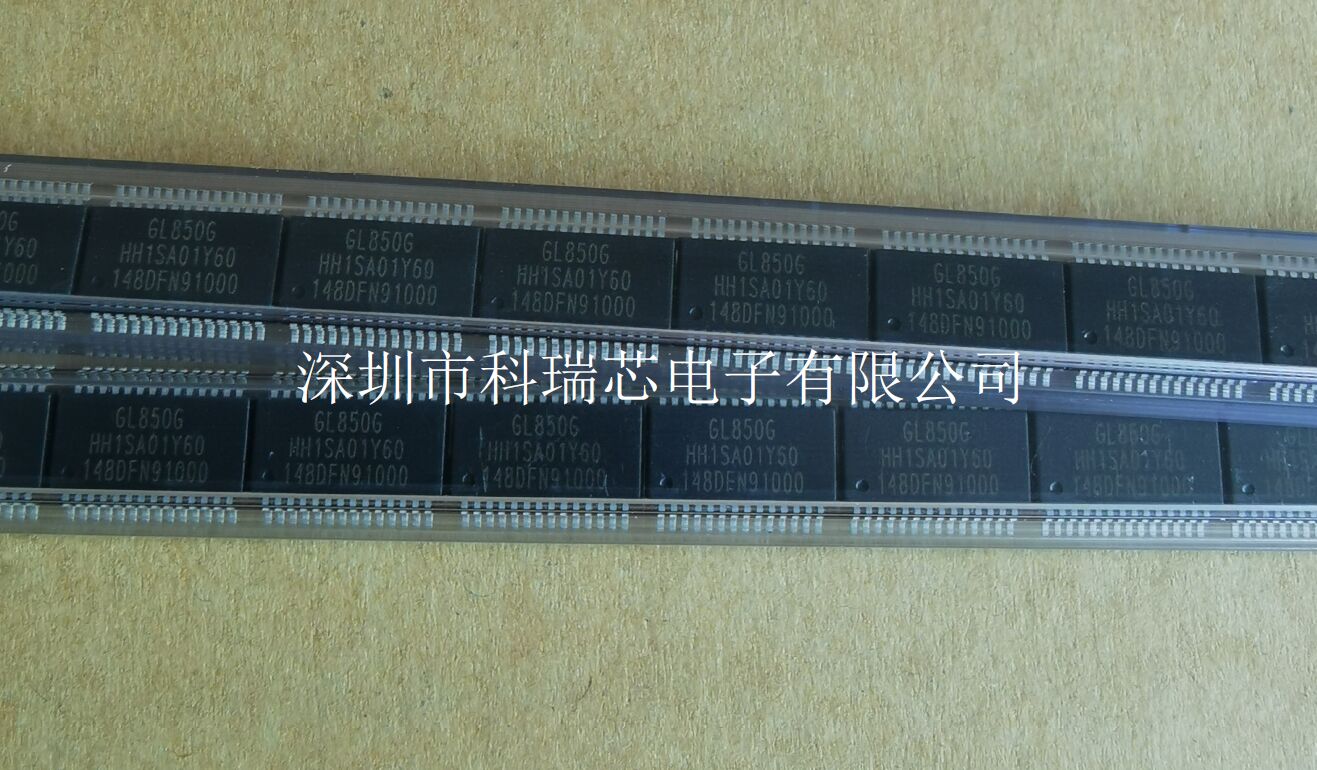

創惟原裝 GL850S-HHY63 USB2.0集線器控制器

概述

GL850S-63是Genesys Logic的高級STT集線器解決方案，完全符合通用串行總線規范2.0版。GL850S-63繼承了Genesys Logic在成本和功耗高效串行接口設計方面的前沿技術。GL850S-63在全球范圍內的USB2.0集線器解決方案中具有經驗證的兼容性、更低的功耗和更好的成本結構。

GL850S-63為簡化板級設計提供了多種優勢，有助于為系統集成商實現最低BOM（BOM）。GL850S-63將5V至3.3V和3.3V至1.8V的低壓差穩壓器集成到單個芯片中，因此不需要外部LDO。

GL850S-63嵌入一個8位RISC處理器，用于操作控制/狀態寄存器并響應USB主機的請求。GL850S-63的固件將控制其通用I/O（GPIO）訪問外部EEPROM，然后向主機響應外部EEPROM中配置的自定義PID和VID。內部屏蔽ROM中的默認設置響應于主機，而不具有外部EEPROM。GL850S-63為客戶提供了更好的設計靈活性。復雜的設置，如PID、VID和下游端口數設置。通過對外部EEPROM或SMBUS模式進行編程很容易實現（參考第5章）。

下行端口和不可移動下行端口的數量可以通過不同的方式進行配置，如EEPROM、SMBUS、Vendor command oπI/o stripping。

*TT（事務轉換器）是USB 2.0集線器中的主要流量控制引擎，用于處理上游端口和下游端口之間的不平衡流量速度。

應用

-獨立USB集線器

-NB/平板電腦/主板/擴展底座

-游戲控制臺

-液晶顯示器集線器

-任何支持USB集線器功能的復合設備
