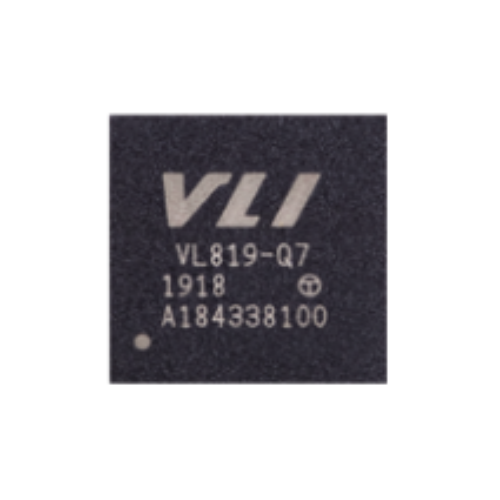

威盛原裝 VL819-Q7 USB PD集線器芯片

描述

VIA Lab的VL819-Q8是一款gao級USB PD集線器，支持USB 3.2 Gen1x1和USB Power Delivery 2.0/3.0。VL819-Q8采用了世界上di一個統一的USB集線器和PD控制器設計，支持gao級USB-PD功能，如用于USB身份驗證的USB-C橋和用于下游USB-PD設備的USB-PD固件更新。VL819具有1個上行端口和4個下行端口，所有端口都支持5Gbps USB 3.2 Gen1x1操作。下游端口可以支持超高速（5Gbps）、高速（480Mbps）、全速（12Mbps）和低速（1.5Mbps）設備的任何組合。VL819-Q8的集成USB 2.0集線器具有多個事務轉換器，當同時使用多個全速設備時，可提供更高的帶寬和性能。

VL819有兩種變體：VL819-Q8使用QFN88 10x10x0.85 mm封裝，而VL819-Q7使用較小的QFN76 9x9x0.85毫米封裝。較大的QFN88變體具有用于上行面向端口和兩個下行面向端口的集成5Gbps多路復用器，而較小的QFN76變體則沒有。集成的5Gbps多路復用器非常適合需要外部多路復用器的Data Only USB-C應用，具有潛在的板面積節省和信號完整性提高的優點。如果需要額外的僅限數據的USB-C端口，則可以使用單獨的CC Logic和Mux解決方案，如VL160。對于UFP或DFP上的USB-PD支持，VL819具有可連接到VP230 USB Type-C端口控制器的集成USB Type-C Port Master（TCPM）。

VL819具有靈活的固件體系結構，除了現場更新之外，還提供了自定義功能的框架。包括USB配置、PD配置、Tx均衡設置和GPIO行為在內的各種參數可通過固件更改。VL819還具有一個可選的每端口可配置USB充電控制器，用于為智能手機和平板電腦等各種設備充電，一個用于USB-PD備用模式應用程序的可選USB公告牌設備，以及一個支持媒體控制按鈕（如播放/暫停、音量增大/減小等）的可選USB HID端點。

基于VL819的集線器設備在Windows、Mac OS X和各種Linux內核下工作，無需額外的驅動程序�；�于VL819的集線器設備也與支持USB集線器功能的非x86設備和平臺兼容，如智能手機、平板電腦和機頂盒。它非常適合所有USB集線器應用程序，如獨立USB集線器、筆記本電腦/超本擴展塢/端口復制器、臺式電腦前面板、主板板載集線器和USB集線器復合設備。
