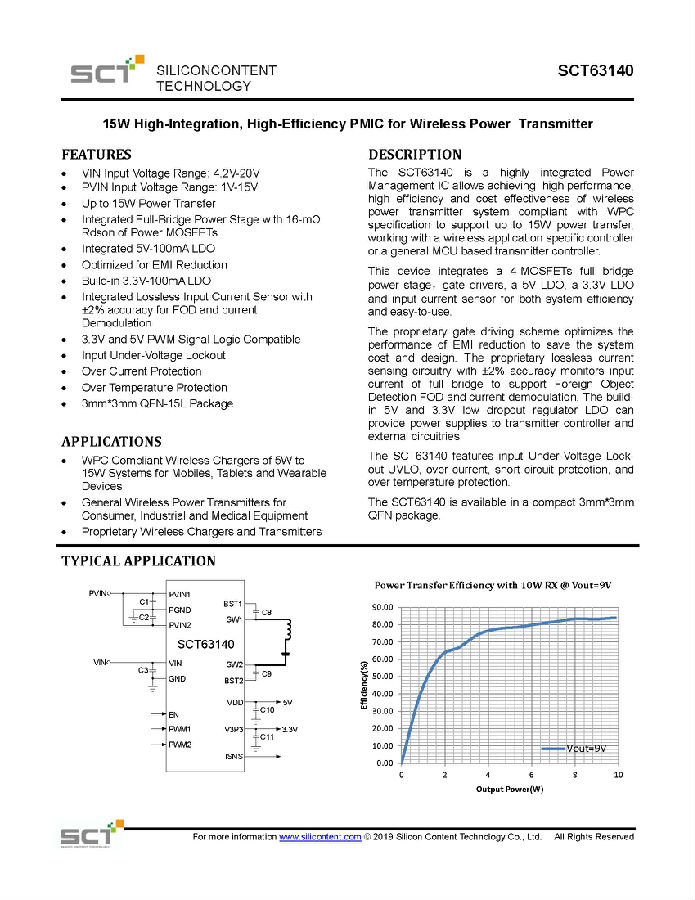

芯洲 SCT63140FMAR 15W高集成度高效率PMIC

說明

SCT63140FMAR是一款高度集成的電源管理IC，可實現符合WPC規范的無線功率變送器系統的高性能、高效率和成本效益，支持高達15W的功率傳輸，與無線專用控制器或基于MCU的通用變送器控制器一起工作。

該設備集成了一個4-MOSFET全橋功率級、柵極驅動器、一個5V LDO、一個3.3V LDO和輸入電流傳感器，既提高了系統效率，又易于使用。

專有的柵極驅動方案優化了EMI降低的性能，以節省系統成本和設計。專有的無損電流傳感電路具有±2%的精度，可監測全橋的輸入電流，以支持異物檢測FOD和電流解調。內置5V和3.3V低壓差穩壓器LDO可以為變送器控制器和外部電路提供電源。

SCT63140FMAR具有輸入欠壓鎖定UVLO、過電流、短路保護和過溫保護功能。

SCT63140FMAR有一個緊湊的3mm*3mm QFN封裝。

特征

● VIN輸入電壓范圍：4.2V-20V

● PVIN輸入電壓范圍：1V-15V

● 高達15W的功率傳輸

● 具有16-mΩRdson功率MOSFET的集成全橋功率級

● 集成5V-100mA LDO

● 針對EMI降低進行了優化

● 內置3.3V-100mA LDO

● 集成無損輸入電流傳感器，F(xiàn)OD和電流解調精度為±2%

● 3.3V和5V PWM信號邏輯兼容

● 輸入欠壓鎖定

● 過電流保護

● 超溫保護

● 3mm*3mm QFN-15L封裝

應用

● 適用于移動設備、平板電腦和可穿戴設備的5W至15W系統的WPC兼容無線充電器

● 用于消費、工業和醫療設備的通用無線功率變送器

● 專有無線充電器和發射器
