VL108-Q6 威盛PD3.1集線器控制芯片

描述

VIA Lab的VL108-Q4是一款高度集成的USB PD 3.1和DP Alt模式控制器，支持新的擴展功率范圍（EPR）充電功能，將USB Power Delivery的zui大容量從100W擴展到240W。VL108適用于USB-C外圍設備，并經過優化，可用于具有充電直通功能的USB-C多功能底座。

利用集成的USB-C充電UFP，VL108可以使用DP Alt模式或USB4 DP隧道模式從主機系統實現視頻輸出，同時如果有合適的外部電源可用，則向主機提供電源。VL108還具有兩個集成的USB-C DRP DFP，它們可以連接到用于充電功能的USB-C電源適配器、用于數據傳輸?shù)腢SB-C設備等。任一DFP端口也可以在di一個插件先服務的基礎上為主機系統充電提供電源。所有端口都支持PD3.1 EPR規范，在5A（240W）時可實現高達48V的電壓。VL108具有創新的自動待機功能，當接口空閑時自動進入省電模式。

通過內置微調RC振蕩器、線性電壓調節器以及Vbus電壓和電流檢測器，VL108可以由Vbus供電，同時還可以監測異常功率行為。VL108zui多支持17個GPIO引腳，有兩個DFP配置的QFN 60L（7x7x0.85 mm）和一個DFP的QFN 48L（6x6x0.85 mm）。

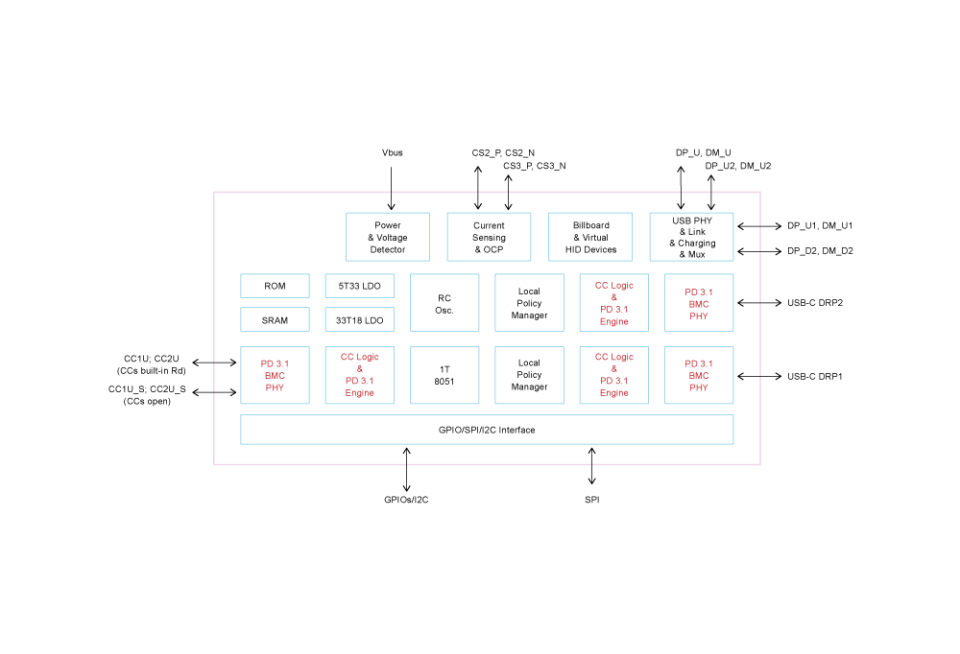

主要功能
● CC Logic&PD 3.1發動機，支持一個充電UFP和兩個DRP DFP
-符合USB Type-C電纜和連接器規范2.1版
-符合USB供電規范3.1版1.3
-集成C型收發器，支持一個充電UFP和最多兩個DRP DFP
-內置上拉/下拉電阻器，包括Rp、Rd
-內置Vconn電源開關
● DP Alt模式配置
-符合USB Type-C標準2.0版上的VESA DisplayPort Alt模式
-DP模式發現/進入/退出；DP配置、狀態更新、源/匯點連接檢測

● USB-C充電UFP功能
-外部電源可用后，為連接的PD主機充電
-支持提供者和使用者角色
-支持高達EPR 240W的PD功率規則
-支持無電充電和快速角色切換
-第一組UFP CC引腳（CC1U、CC2U），內置Rd電阻器，專為總線供電應用而設計
-第二組UFP CC引腳（CC1U_S、CC2U_S），不帶內置Rd電阻器，專為自供電應用而設計
● 兩個USB-C DRP DFP功能
-支持提供者和使用者角色
-支持PD功率規則，最高EPR 240W作為接收器，15W作為源
-任何一個DFP端口都可以按照第一個插件先服務的方式向主機收費，然后將另一個端口設置為僅源模式
-內置D+/D-為充電器充電ePHY，使用D+/D-作為協議握手，然后轉換為PD協議

● USB接口和USB公告牌設備
-USB公告牌符合公告牌設備的USB設備類別定義修訂版1.22
-集成內部USB 2.0全速PHY
● Fast 8051宏單元80C32兼容微控制器
-帶嵌入式掩模ROM和SRAM的標準1T 8051指令集
-支持動態代碼交換，實現靈活的FW編碼
-支持外部SPI閃存或與VLI集線器控制器共享SPI閃存進行固件升級
-通過USB Billboard和I2C從機接口支持固件更新
● 內置振蕩器、穩壓器、電壓檢測器和電流檢測器
-內置微調RC振蕩器
-5.0V至3.3V LDO和3.3V至1.8V LDO
-用于監測電力安全的Vbus電壓檢測器和Vbus電流檢測器

● 智能自動待機
-連接接口處于空閑狀態時自動進入深度省電模式
● 用于特殊功能和控制的GPIO
-QFN60上的17個GPIO和QFN48上的13個GPIO用于應用程序定制
-一個與GPIO共享的I2C主接口和一個專用I2C從接口
● 身體的
-用于VL108-Q6的QFN 60綠色封裝（7x7x0.85 mm）
-QFN 48綠色包裝（6x6x0.85 mm），適用于VL108-Q4
● 證明
-USB-IF PD認證TID:7992
-USB-IF PD EPR認證TID:9064

應用
-通過加密狗進行USB-C充電或通過任何端口充電的多功能加密狗
