威盛原裝現貨 VL832 USB4端點設備控制器

概述

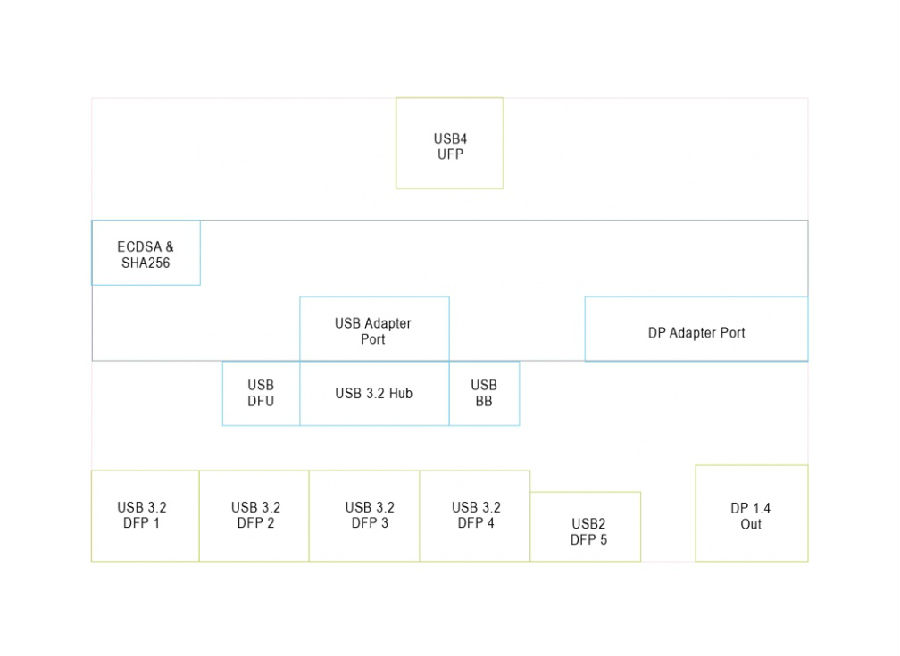

VL832是一款USB-IF認證的USB4端點設備控制器，具有集成的USB 3.2 USB 20Gbps集線器、帶多個事務轉換器的USB 2.0集線器和DisplayPort 1.4a輸出。VL832為諸如多功能適配器和擴展塢之類的外圍設備提供了必要的連接和優化的成本結構。在USB4 40Gbps模式下，VL832支持完整的DisplayPort HBR3帶寬（32.4Gbps），USB 3.2集線器功能在其上行端口上支持高達USB 20Gbps的操作，使多個USB 10Gbps設備能夠在支持的主機平臺上以峰值性能運行。這兩個指標都是之前使用DisplayPort Alternate Mode over USB Type-C（DP Alt Mode）的兩倍，當支持USB 3.2功能時，該模式僅-限于2行DisplayPort。當與Thunderbolt?4或USB4系統一起使用時，VL832以全性能運行，而當與傳統平臺一起使用時則恢復到DP Alt模式運行。

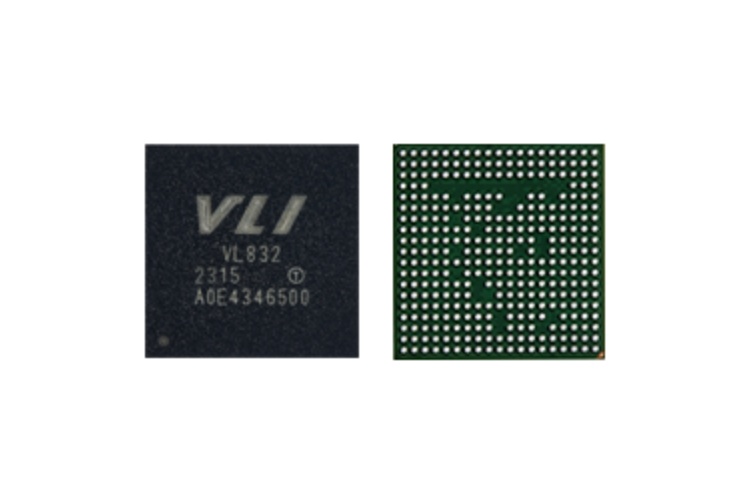

VL832采用10x10x1.03 mm倒裝芯片級封裝，球間距為0.5mm，便于制造，板尺寸小。VL832具有五個USB下行端口，一個USB 2.0端口和四個USB 10Gbps端口。兩個下游USB 10Gbps端口具有集成多路復用器，可節省板面積，并提高僅用于數據的USB Type-C應用程序的信號完整性。還有可選擇配置的虛擬USB設備，用于公告牌、HID或DFU功能。支持使用SHA256進行哈希處理和ECDSA256進行數字簽名驗證的安全固件更新。VL832需要用于上游和下游USB Type-C端口的外部USB PD控制器。USB Power Delivery的擴展功率范圍（EPR）功能可以由功能強大的VL10X系列USB PD控制器支持，該控制器還可以與VL832共享一個SPI閃存，并在不消耗額外USB端口的情況下提供改進的集成。

主要功能

符合USB規范

-符合通用串行總線4規范

-支持第2代和第3代操作（20Gbps和40Gbps）

-支持USB和DisplayPort隧道

-符合通用串行總線3.2規范

-符合迄今為止所有USB 3.2 ECN和合規性測試更新

-符合通用串行總線2.0規范

-集成USB 2.0集線器支持MTT

符合DisplayPort規范

-符合DisplayPort版本1.4a

-1x專用DP輸出

-DisplayPort備用模式（接收器）支持

-1.62Gbps/2.7Gbps/5.4Gbps/8.1Gbps信號速率

-可配置2-Ln/4-Ln固件

安全功能支持

-硬件支持數字簽名固件（256位ECDSA）

-集成SHA256哈希引擎

-可配置為更新時驗證或啟動時驗證

USB功能

-集成USB 3.2超高速10Gbps集線器

-最多支持5個DFP（4個USB SS，1個USB HS）

-集成USB公告牌1.2.2類設備

-作為USB2虛擬設備實現

-可通過支持的USB PD控制器進行配置（如VL10X系列PD控制器）

-支持通過USB進行固件更新

全側帶信號支持

-支持所有USB端口的單獨和成組端口電源控制操作

-支持PWM LED狀態指示燈

-固件的SPI接口。固件可通過USB或I2C升級。

-專用應用程序的管理界面

全面的USB電池充電支持

-支持USB電池充電規范v1.2（SDP、CDP、DCP）

-支持供應商特定的充電模式，如蘋果2.4A、三星等。

-支架YD/T 1591-2009

-在系統掛起、關閉或斷開連接時支持獨立充電

-DFP的任何組合都可以配置為支持USB電池充電

電源和封裝

-內部PHY采用先進的CMOS工藝以實現低功耗

-需要3.3V/1.05V/0.9V輸入

-25MHz Xtal

-FCCSP綠色包裝（10x10x1.03 mm，19x19網格，帶328個球）

-與VL830引腳對引腳

證明

-VL832獲得USB4設備認證TID#10033
