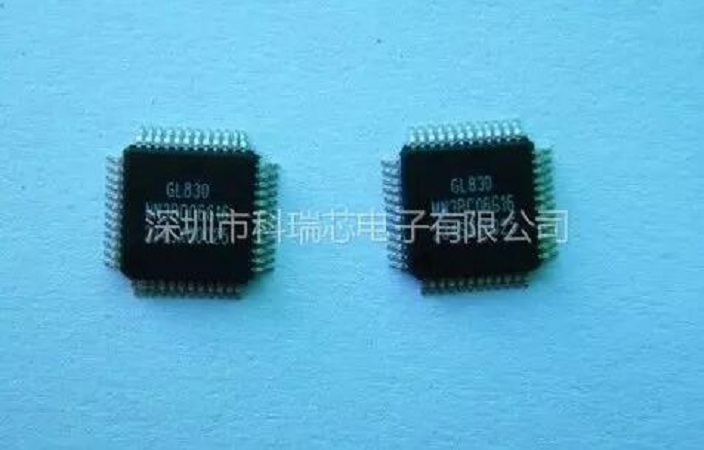

GL830-MNG16 創惟USB 2.0到SATA橋接控制器

描述

GL830T-MNG17是一款高度兼容、低成-本的USB 2.0到SATA橋接控制器，它集成了Genesys Logic自己設計的高速UTMI（USB 2.0收發器宏蜂窩接口）收發器/接收器和串行ATA PHY。作為一個符合通用串行總線規范2.0版和串行ATA規范2.6版的單芯片解決方案。GL830控制器中總共有4個端點，Control（0）、Bulk-in（1）、Buck-Out（2）和Interrupt（3）。根據USB存儲類規范1.0版（僅-限批量協議），GL830不僅可以支持即插即用，還可以支持WindowsVista/XP/2000/ME默認驅動程序。GL830使用25MHz晶體和轉換速率控制焊盤來減少EMI問題。GL830T-MNG17是適合USB 2.0高速存儲級應用（如SATA HDD和ODD）不同情況的zui佳性價比解決方案。

產品特點

● 符合通用串行總線規范2.0版。

● 符合USB存儲類規范1.0版。（僅批量協議）

● 支持的操作系統：Win Vista/Win XP/2000/Me/98/98SE；Mac OS 9.X/X

● 集成USB 2.0收發器宏蜂窩接口（UTMI）收發器和串行接口引擎（SIE）

● 支持4個端點：控制（0）/批量讀取（1）/批量寫入（2）/中斷（3）

● 64/512字節的有效載荷數據為全速/高速批量端點

● 符合串行ATA規范2.6版。

● 支持SATA熱插拔

● 支持?jǐn)U頻時鐘以減少EMI

● 支持部分/坍落度功率管理

● 提供可調節的TX信號幅度和預加重電平

● 提供規定的OOB信號檢測和傳輸

● 嵌入式Turbo 8051

● ROM大小：12k字；RAM大�。�1280字節。（大容量緩沖區：512字，MC RAM：256字節）

● 支持掉電模式和USB掛起指示燈

● 支持USB 2.0測試模式功能

● 可編程AP支持4 PIO和4GPIO

● 支持設備電源控制，以便在運行掛起模式時打開/關閉電源

● 提供全速和高速LED指示燈

● 使用25MHz外部時鐘來提供更好的EMI

● 3.3V電源輸入；5V公差焊盤

● 支持喚醒功能

● 嵌入式調節器（3.3V至1.8V）

● 嵌入式調節器（5V至3.3V）

● 為Finger Print提供SPI接口（僅適用于64引腳封裝）

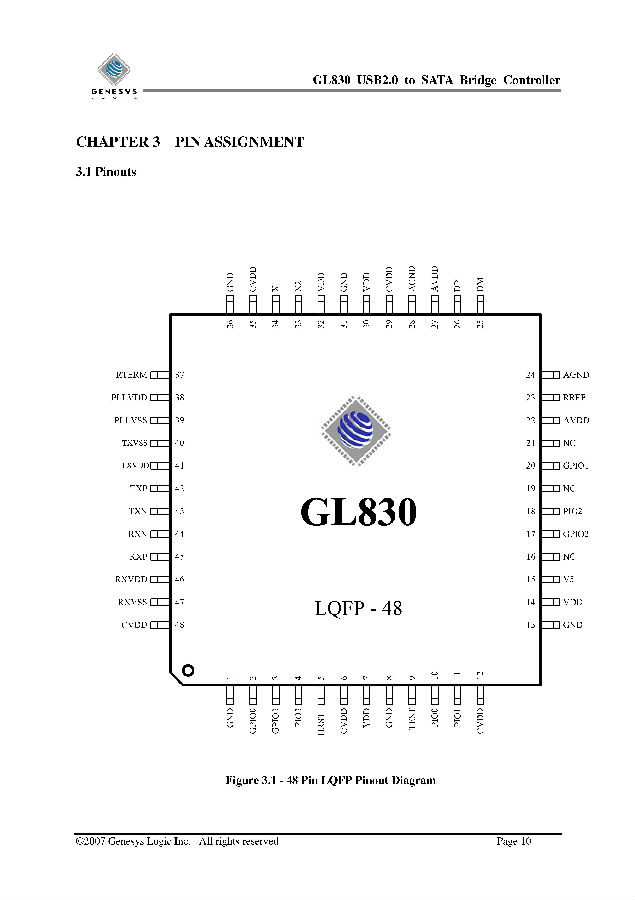

● 提供48/64/128引腳LQFP

產品應用

● 硬盤移動盒

● 多媒體播放器
