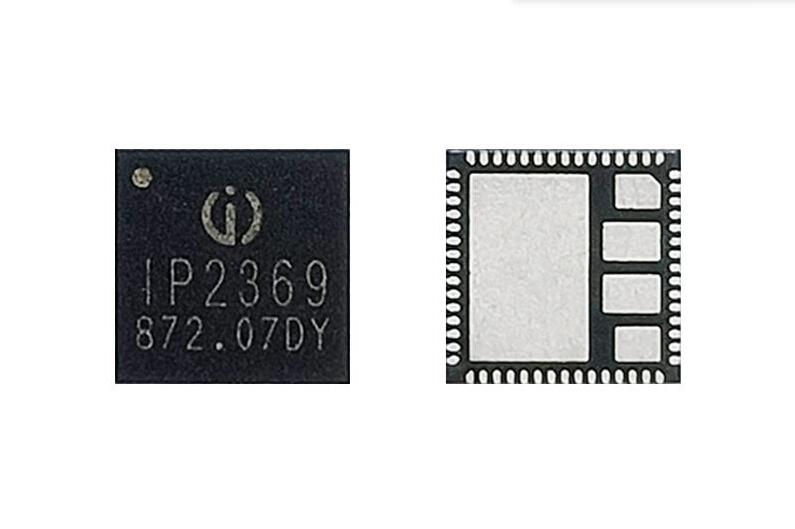

英集芯 IP2369 鋰電池管理芯片 原廠原裝

概述

IP2369是一款集成AFC/FCP/PD2.0/PD3.0/PD3.1等輸入輸出快充協議和同步升降壓轉換器的鋰電池充放電管理芯片。

IP2369的高集成度與豐富功能，內部集成BUCK-BOOST升降壓功率NMOS，只需一個電感實現同步降升壓功能,在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

特性

● 充放電規格

內置BUCK-BOOST升降壓功率NMOS

充放電功率最大45W

自適應充電電流調節

外接電阻可設置電池類型,充滿電壓為3.65V/4. 1V/4.2V/4.3V/4.35V/4.4V

外接電阻設置電池串聯節數: 2/3/4/5/6節

外接電阻可設置最大充放電功率，最大支持45W充放電

● 同時支持2個USB口

1個USB-A口輸出

1個USB-C口輸入輸出

● 快充規格

集成FCP輸入輸出快充協議

集成AFC輸入輸出快充協議

集成DRP Try.SRC協議，PD3.1輸入輸出快充協議

集成QC2.0/QC3.0/QC3.0+輸出快充協議

● 其他功能

4/2/1顆LED電量指示燈

支持I2C功能

待機功耗100μA

EN喚醒功能

● 多重保護、高可靠性

輸入過壓、欠壓保護

輸出過流、短路保

電池過充、過放、過流保護

IC過溫保護

充放電電池溫度NTC保護

ESD 4KV，輸入(含CC1/CC2弓|腳)耐壓30V

● 封裝QFNWB-7*7-60L 0. 4pitch

應用

● 2~6串鋰電池/磷酸鐵鋰電池充放電牙音箱，電動工具，打氣泵/應急電源等
