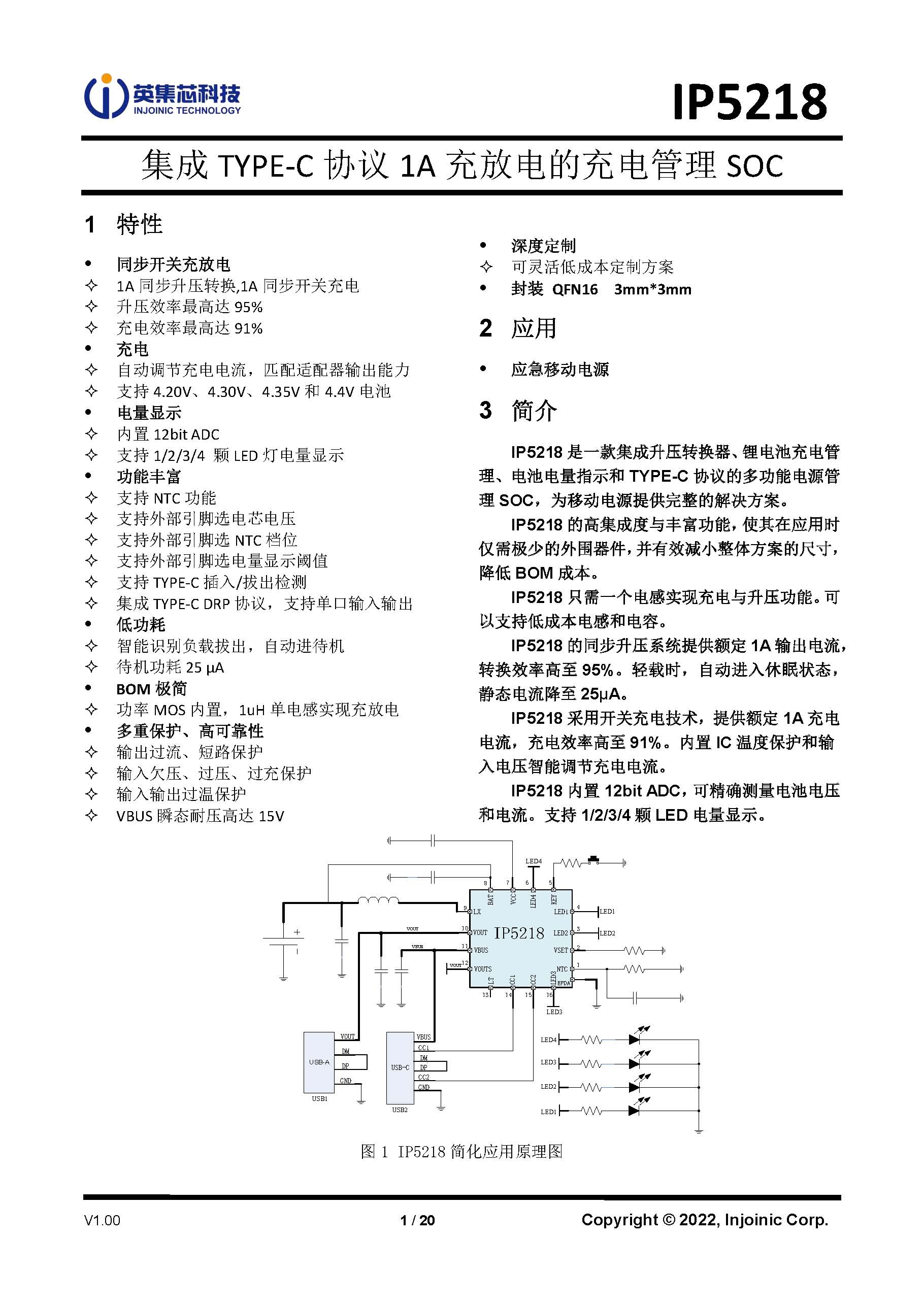

英集芯充電管理SOC IP5218 集成TYPE-C協議

簡介

IP5218是一款集成升壓轉換器、鋰電池充電管理、電池電量指示和TYPE-C協議的多功能電源管理SOC，為移動電源提供完整的解決方案。

IP5218的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。

IP5218只需一個電感實現充電與升壓功能�？梢灾С值统杀倦姼泻碗娙荨�

IP5218的同步升壓系統提供額定1A輸出電流，轉換效率高至95%。輕載時，自動進入休眠狀態，靜態電流降至25μA。

IP5218采用開關充電技術，提供額定1A充電電流，充電效率高至91%。內置IC溫度保護和輸入電壓智能調節充電電流。

IP5218內置12bit ADC，可精確測量電池電壓和電流。支持1/2/3/4顆LED電量顯示。

特性

● 同步開關充放電

1A同步升壓轉換，1A同步開關充電

升壓效率最高達95%

充電效率最高達91%

● 充電

自動調節充電電流，匹配適配器輸出能力

支持4.20V、4.30V、4.35V 和4.4V電池

● 電量顯示

內置12bit ADC

支持1/2/3/4顆LED燈電量顯示

● 功能豐富

支持NTC功能

支持外部引腳選電芯電壓

支持外部引腳選NTC檔位

支持外部引腳選電量顯示閾值

支持TYPE-C插入/拔出檢測

集成TYPE-C DRP協議，支持單口輸入輸出

● 低功耗

智能識別負載拔出，自動進待機

待機功耗25μA

● BOM極簡

功率MOS內置，1uH單電感實現充放電

● 多重保護、高可靠性

輸出過流、短路保護

輸入欠壓、過壓、過充保護

輸入輸出過溫保護

VBUS瞬態耐壓高達15V

● 深度定制

可靈活低成本定制方案

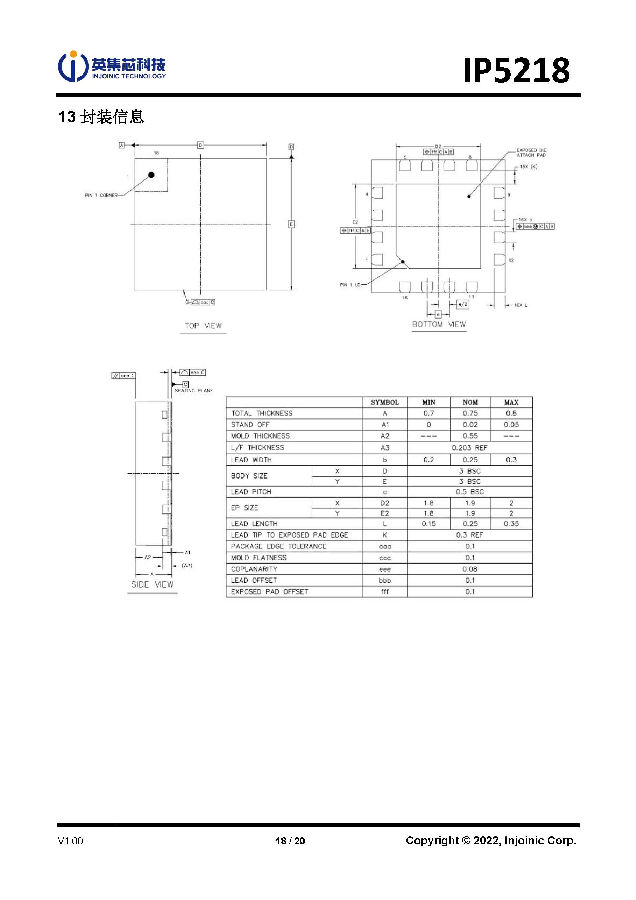

● 封裝 QFN16 3mm*3mm

應用

● 應急移動電源
