INJOINIC英集芯 IP5902 鋰電池充電芯片

簡介

IP5902是一款集成9V異步升壓轉換、鋰電池充電管理及負端NMOS管的8-bit MCU芯片，為小型電子設備提供高集成度解決方案。

特征

● MCU

兼容8051指令集內核

8K Bytes OTP型程序存儲器

256 Bytes RAM通用數據存儲器，支持直接尋址、間接尋址等多種尋址方式

系統時鐘：低速32KHz、高速12MHz

2*16bits定時器：Timer0、Timer1

2個PWM復用定時器Timer1、Timer2

8通道10bit位寬ADC：4路內置電壓采樣通道，3路外部GPIO采樣通道，1路充電電流采樣

IO口資源：支持最多8個普通IO口

● 異步升壓

最大輸出功率9W，如9V/1A，5V/1.8A等

升壓輸出電壓可調4V~9V

● 充電

最大800mA 線性充電，電流可調節25mA/Step

支持4.20V、4.30V、4.35V和4.4V電池

支持自動再充電功能

可反饋充電狀態

● 低功耗

待機功耗35µA

DeepSleep待機功耗小于10uA

● BOM極簡

集成異步升壓功率MOS

集成1個路徑MOS

● 多重保護、高可靠性

輸出過流、短路保護

輸入過壓、過充保護

整機過溫保護

ESD 4KV，VIN/VOUT瞬態耐壓高達15V

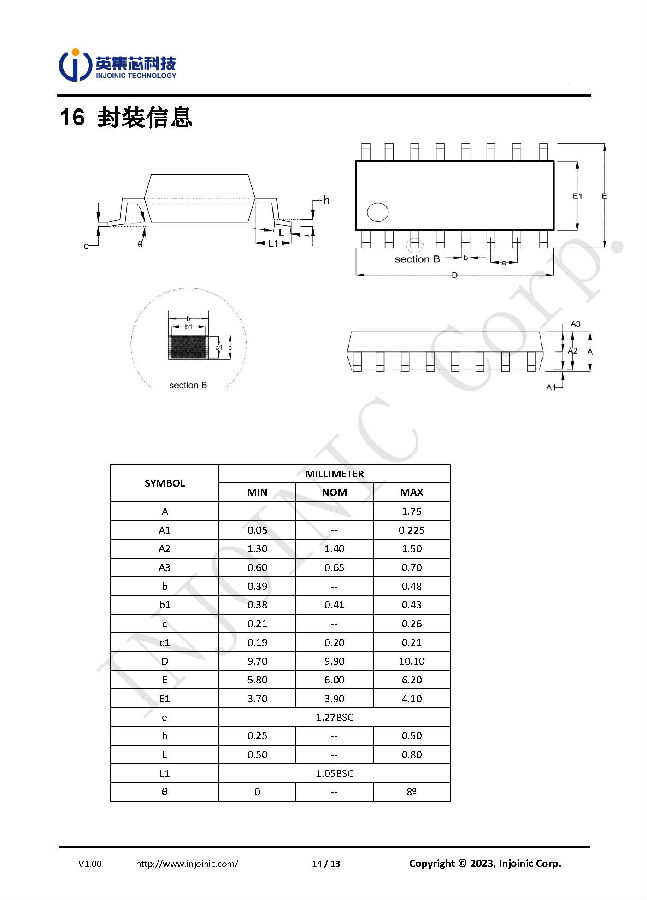

● 封裝方式：SOP16
