INJOINIC英集芯 IP6529 同步開關降壓轉換器IC

簡介

IP6529是一款集成同步開關的降壓SOC，支持多種快充輸出協議，為車載USB Type-C PD充電器提供完整的解決方案。

IP6529內置功率MOS，輸入電壓范圍是7.3V到32V，輸出電壓范圍是3V到21V，能提供最大45W的輸出功率，能夠根據識別到的快充協議自動

調整輸出電壓和電流，典型輸出電壓和電流有：5V/3A，9V/3A。

IP6529的輸出具有CV/CC特性，當輸出電流小于設定值，進入CV模式，輸出電壓恒定；當輸出電流大于設定值，進入CC模式，隨著輸出電流增大，輸出電壓降低。

IP6529內置12-bit ADC，可以精確測量輸入電壓，輸出電壓電流以及芯片溫度，可以通過IIC來讀取輸出電壓和輸出電流的信息。

IP6529具有軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩定。

IP6529有多種保護功能，具有輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路保護等功能。

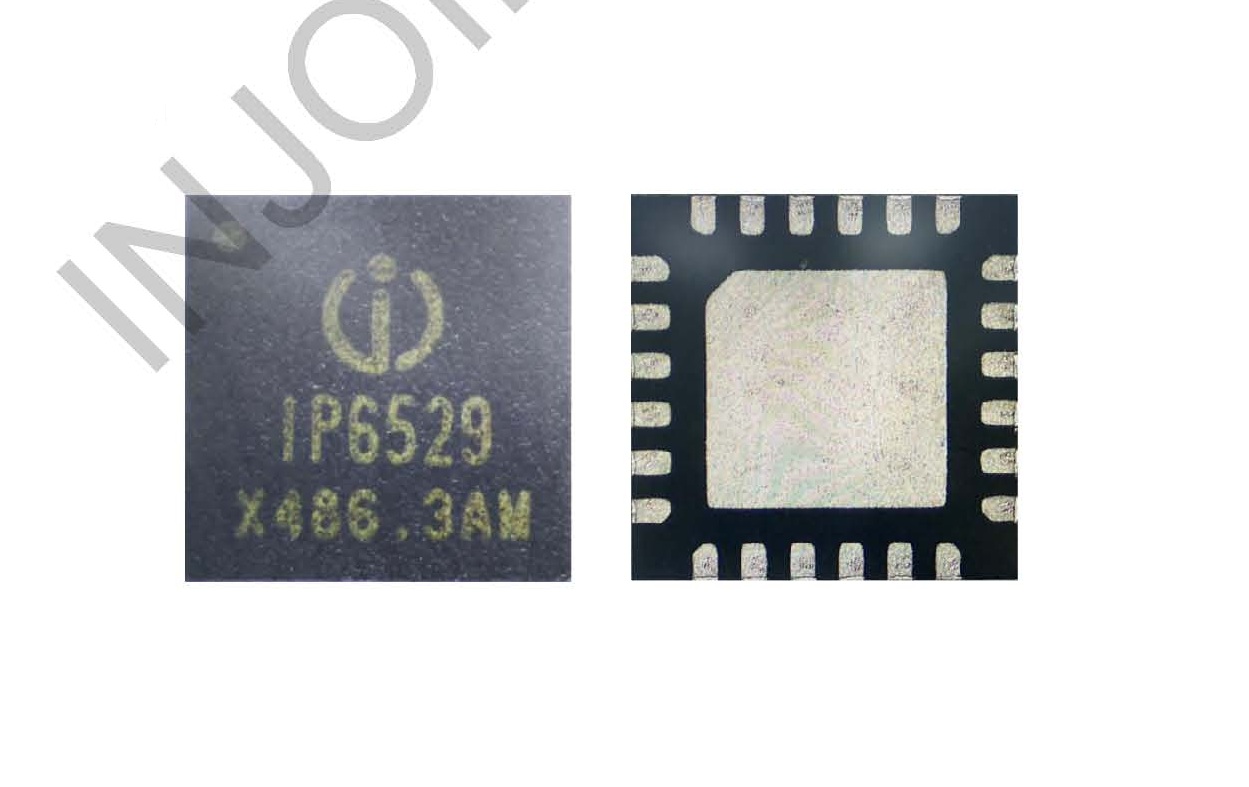

IP6529采用QFN24(4mm*4mm)封裝。

特性

● 同步開關降壓轉換器

內置功率MOS

輸入工作電壓范圍：7.3V~32V

輸出電壓范圍：3V~21V

集成輸出電壓線補功能

輸出具有CV/CC特性

VIN=24V，VOUT=5V/3A，板端轉換效率為92.7%

● 支持Type-C輸出接口和USB PD協議

支持5V、9V、12V、15V、20V電壓輸出

支持PD2.0/PD3.1/PPS輸出協議

PPS支持3.3V~21V，20mV/step的電壓輸出

● 快充輸出協議

支持Type-C 口的PD輸出協議

支持BC1.2和Apple協議

支持QC2.0,QC3.0和QC3+輸出快充協議

支持AFC輸出快充協議

支持FCP輸出快充協議

支持UFCS輸出快充協議

● 多重保護、高可靠性

輸入過壓、輸入欠壓、

輸出短路、輸出過流保護

過溫保護

DP/DM/CC過壓保護

CC直流耐壓25V

HBM ESD 2KV

應用

● USB Type-C PD 充電器
