產品詳情

LPSemi微源 LPW5204QVF 高側負載開關芯片

概述

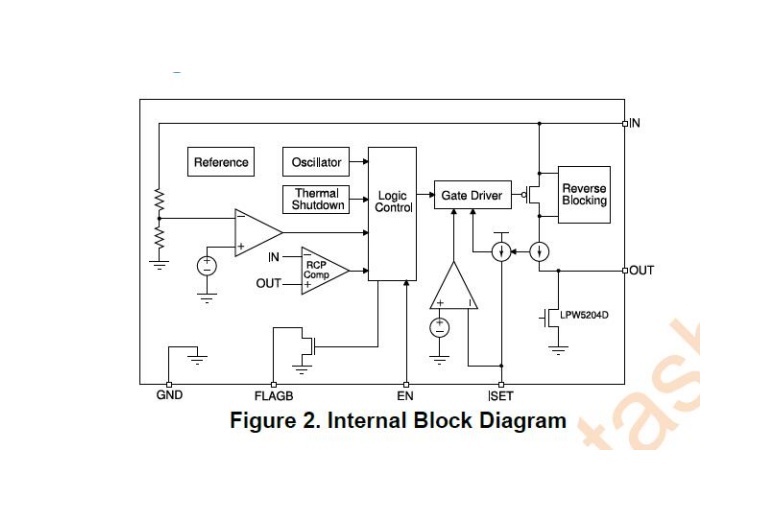

LPW5204是一種負載開關，可為可能遇到大電流條件的系統和負載提供完全保護。該器件包含一個70mΩ限流P溝道MOSFET，可在2.4V至6V的輸入電壓范圍內工作。電流限制是固定的，或者可以使用外部電阻器來設置。當電流達到閾值時，設備會將電流限制在恒定值，以防止過大的電流造成損壞。在內部，當MOSFET關斷并且輸出電壓高于輸入電壓時，電流被阻止流動。開關由激活的高邏輯引腳控制。集成了熱關閉保護，當持續(xù)的過電流條件導致過熱時，可關閉開關以防止損壞零件。這些零件采用節(jié)省空間的6引腳SOT23封裝或DFN-6封裝。

應用

◆ 筆記本電腦和PC

◆ 手機和掌上電腦

◆ USB或其他外圍端口

◆ 照相機
