VIA/威盛 VL822-Q5(A0) USB 3.1第2代集線器控制器

描述

VIA實驗室的VL822-Q7T是USB 3.1第2代集線器控制器，具有高度集成的特定應用設計。VL822具有1個上行端口和4個/2個下行端口，所有這些端口都支持10Gbps USB 3.1 Gen 2操作。下游端口可以支持SuperSpeed Plus（10Gbps）、SuperSpeed（5Gbps）、高速（480Mbps）、全速（12Mbps）和低速（1.5Mbps）設備的任何組合。VL822的集成USB 2.0集線器具有多個事務轉換器，在同時使用多個全速設備時提供更高的帶寬和性能。

VL822-Q7T集成的10Gbps多路復用器非常適合需要外部多路復用器的Data Only USB-C應用，具有潛在的板面積節省和信號完整性提高的優勢。如果需要額外的USB-C端口，請分別使用CC Logic和Mux解決方案。

VL822在USB-PD備用模式應用程序中使用時具有可選配置的USB公告牌設備，以及可選配置的支持媒體控制按鈕（如播放/暫停、音量增大/減小等）的USB HID端點。

VL822具有靈活的固件架構，除了現場更新之外，還提供了自定義功能的框架。包括USB配置、Tx均衡設置和GPIO行為在內的各種參數可通過固件更改。VL822還具有可選配置的USB充電控制器，用于為智能手機和平板電腦等各種設備充電，這些設備可以按端口配置。

基于VL822的集線器設備在Windows、Mac OS X和各種Linux內核下工作，無需額外的驅動程序�；�于VL822的集線器設備也與支持USB集線器功能的非x86設備和平臺兼容，如智能手機、平板電腦和機頂盒。它非常適合所有USB集線器應用程序，如獨立USB集線器、筆記本電腦/超本擴展塢/端口復制器、臺式電腦前面板、主板板載集線器和USB集線器復合設備。

特征

● USB 3.1兼容

符合通用串行總線3.1規范

SuperSpeed Plus USB (usb3.1 Gen 2)

符合通用串行總線2.0規范

USB 2.0集線器支持MTT

支持SuperSpeed Plus、SuperSpeed、High-Speed、Full-Speed和Low-Speed設備的任意組合同時運行

支持USB電源管理、Ux狀態、選擇性掛起、功能掛起等USB省電特性

內部USB PHY采用先-進的CMOS工藝，低功耗

● USB Type-C 1.0 Rev 1.2兼容

兼容USB Type-C規格Rev 1.3

VL822-Q8:集成10Gbps Mux的UFP和2x DFP

需要外部CC邏輯控制器用于方向檢測/Vconn(如VP246或VP225)

額外的USB-C DFP支持需要單獨的CC Logic和Mux

● 集成的USB設備

USB公告牌類1.21設備

實現為USB 2.0虛擬設備

可配置行為-在必要時暴露/始終存在/禁用

USB HID類設備

作為USB 2.0虛擬設備實現，方便FW更新或媒體控制按鈕

● 可配置的行為

始終存在/禁用全邊帶信號支持

支持對所有端口進行任意組合的單獨或組態過流

支持PWM LED狀態燈

SPI固件接口。

可通過USB升級固件

● 全-面的USB電池充電支持

支持USB電池充電規格v1.2 (SDP, CDP, DCP)

支持供應商特定的收費模式。蘋果2.4A，三星等。

支持YD/T 1591-2009

當系統處于掛起、關機或斷開狀態時，支持單機充電

DFPs的任何組合都可以配置為支持USB電池充電

● 驅動和封裝

需要輸入3.3V和1.05V

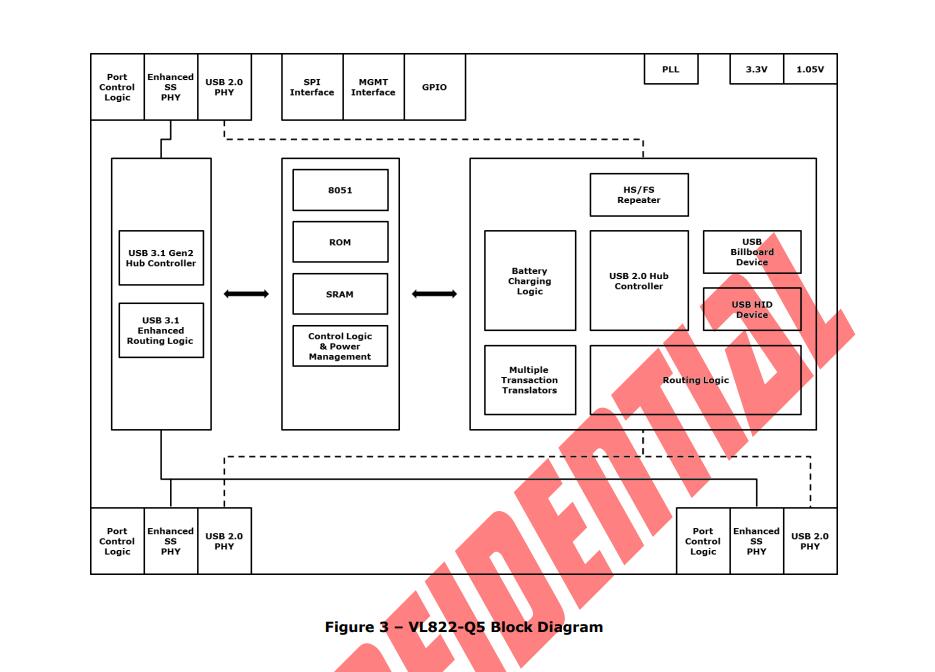

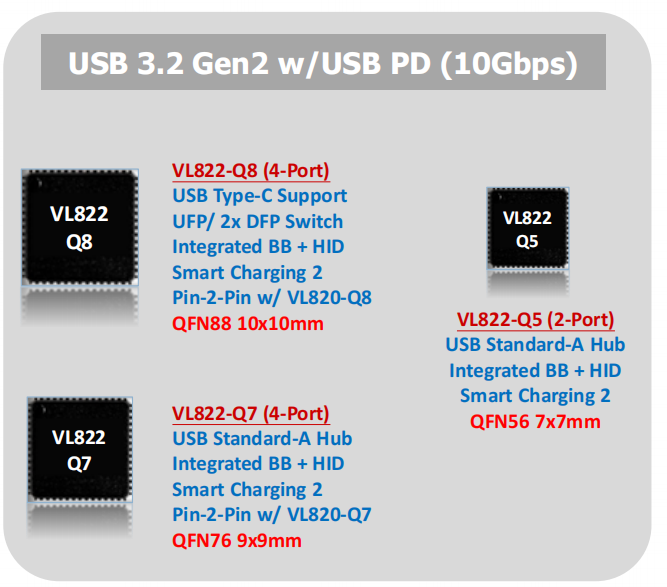

VL822-Q8: QFN 88L綠色包裝(10x10x0.85 mm)

VL822-Q7: QFN 76L綠色包裝(9x9x0.85 mm)

VL822-Q5: QFN 56L綠色包裝(7x7x0.85 mm)

引腳兼容VL820 / VL819

25兆赫晶體
