供應普誠 PT12477 單片集成電機驅動器

說明

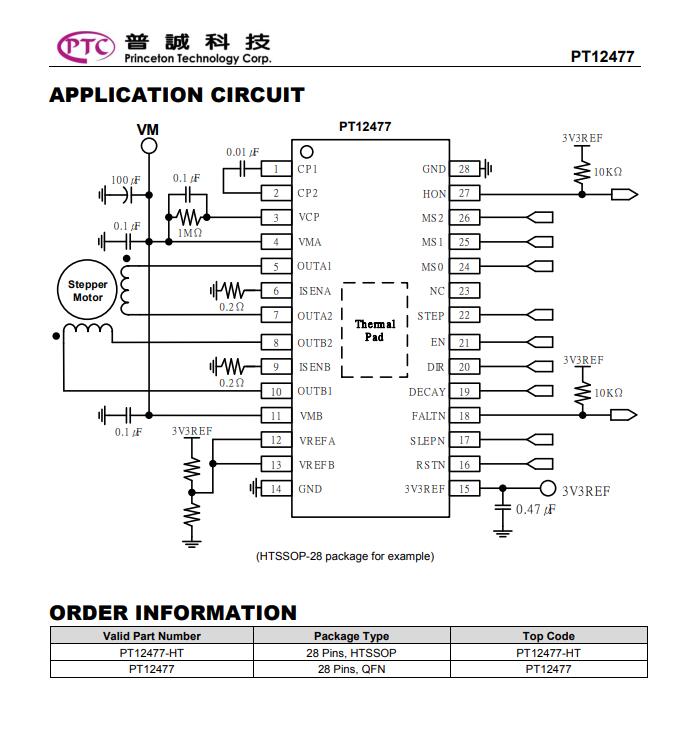

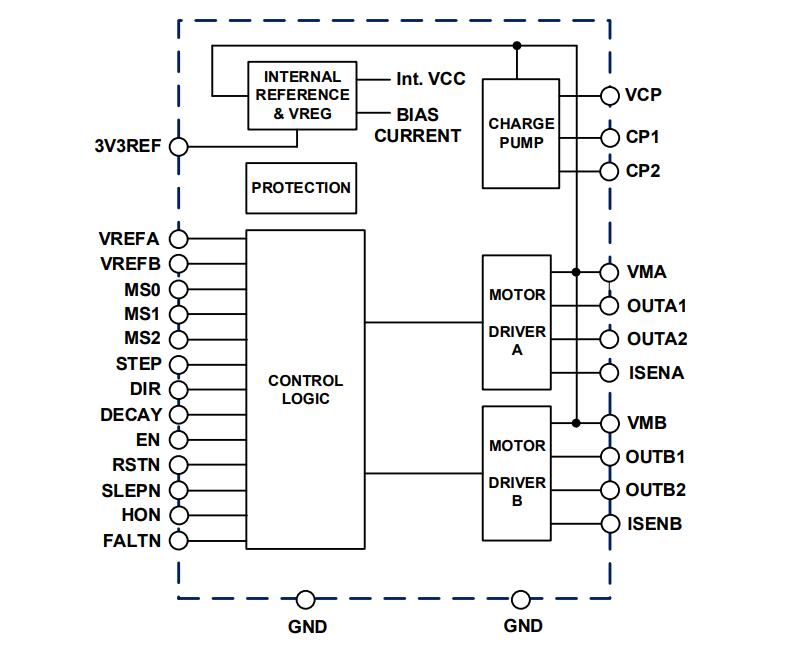

PT12477是一款專為打印機、掃描儀以及家用或辦公自動化設備設計的單片集成電機驅動器。雙H橋驅動器由所有N溝道MOSFET組成，旨在驅動4線雙極步進電機。PT12477的輸出驅動電流允許高達1.6安培（安裝在具有適當散熱的雙層PCB上，VM=24V，TA=25°C）。

為了簡化控制界面，STEP和DIR引腳易于與微控制器通信，ThreeMode Select引腳允許將微步從全步分割配置為1/32微步�？膳渲�3種繞組電流衰減模式，以保持電機不失步和低電流紋波。提供低功耗睡眠模式，關閉內部電路以實現非常低的靜態電流消耗。此睡眠模式可以通過SLEPN引腳設置。

PT12477有28引腳HTSSOP或28引腳QFN封裝，兩種封裝都有熱墊。

特性

● 汽車AEC-Q100 1級(-40C ~+125C)合格。

● 8V至36V供電電壓范圍

● Vm=24V時1.6 a驅動電流(帶額外散熱片)

● 雙h橋驅動器用于雙極步進電機，具有以下特點:

- PWM斬波恒流調節

- 內置微步進定序器

- 多個微步，全步，1/2,1/4,1/8,1/16和最多1/32步

● STEP和DIR邏輯輸入可以控制步進電機的轉速和方向

● 繞組電流衰減模式

- 混合衰變

- 緩慢衰變

- 快速衰減

● 內置3.3V參考電壓輸出

● 低功耗睡眠模式

● 保護功能

- 過流保護(OCP)

- 熱關閉(TSD)

- 虛擬機欠壓鎖定(UVLO)

- 故障指示引腳(FALTN)

應用

● 自動柜員機

● 視頻安全攝像頭

● 打印機

● 掃描儀

● 辦公自動化設備

● 游樂設備

● 工廠自動化

● 機器人
