深圳供應 PT2489L 普誠單片集成電機驅動器

描述

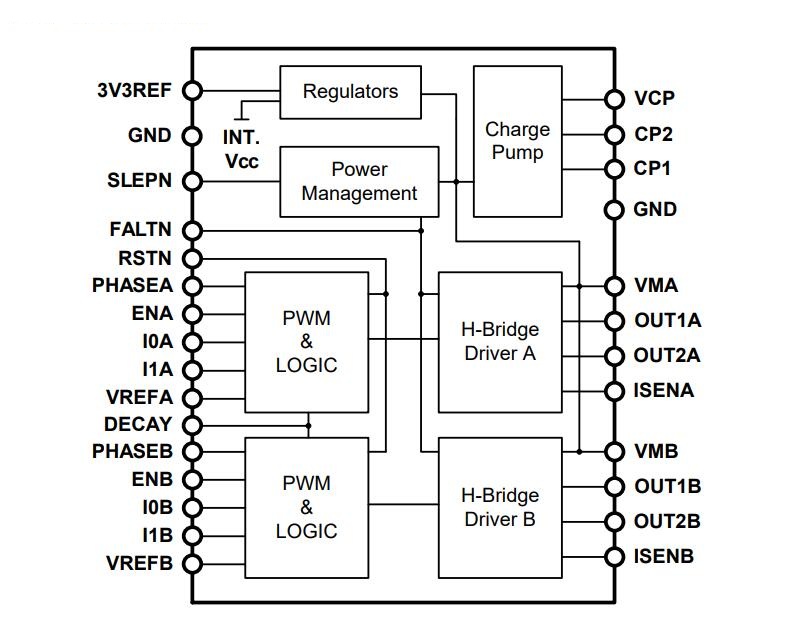

PT2489L是一款專為打印機、掃描儀或家用電器設計的單片集成電機驅動器。內置雙通道H橋設計，用于驅動雙極步進電機或兩個直流有刷電機。H橋驅動器由所有N溝道MOSFET組成，允許驅動高達2.5A的輸出電流（VM=24V，Ta=25°C）。

相位/啟用輸入接口是電機驅動器的常見配置；控制H橋開關以確定電機繞組電流和相位是非常通用的。電機電流十進制可通過三態輸入引腳編程。

PT2489L采用帶熱墊的28針HTSSOP封裝。

特征

● 電源電壓8V至40V

● VM=24V時的驅動電流為2.5A（帶額外散熱器）

● 低開關導通電阻：0.4Ω（典型值），Tj=25℃時高側+低側

● 雙輸入控制接口

● 具有四電平PWM恒流調節的H橋驅動器輸出

● 繞組電流衰減模式

-緩慢衰變

-快速衰變

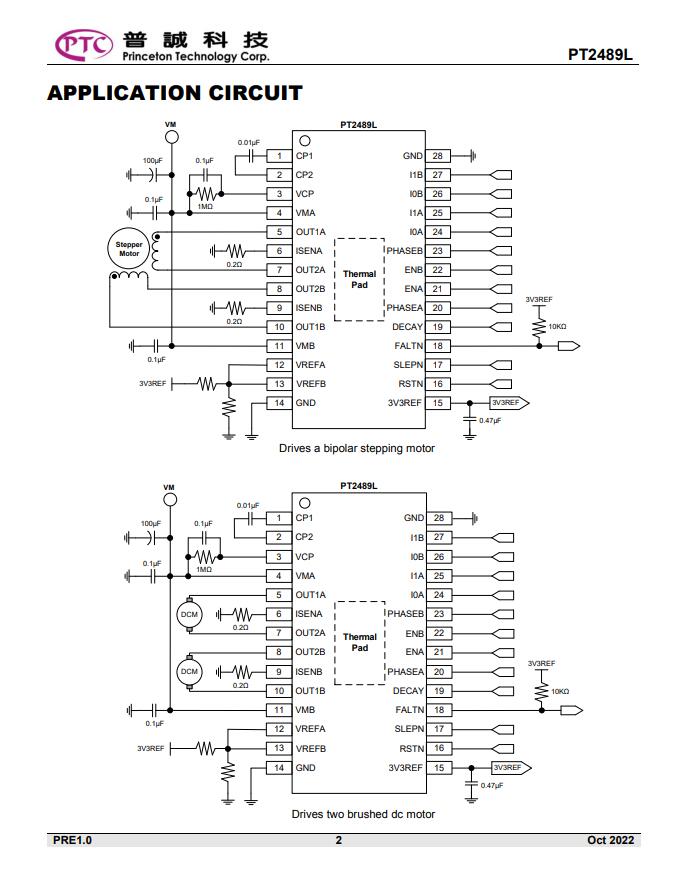

● 驅動單雙極步進電機或雙脈沖直流電機

● 內置3.3V參考電壓輸出

● 低功耗睡眠模式

● 保護功能

-過電流保護（OCP）

-熱關機（TSD）

-VM欠壓鎖定（UVLO）

-故障指示輸出（FALTN）

應用

● 自動柜員機

● 視頻監控攝像頭

● 打印機

● 掃描儀

● 辦公自動化設備

● 游樂設備

● 工廠自動化

● 機器人學
