產品詳情

PT2472 普誠H橋電機驅動器 適用于單刷直流電機

描述

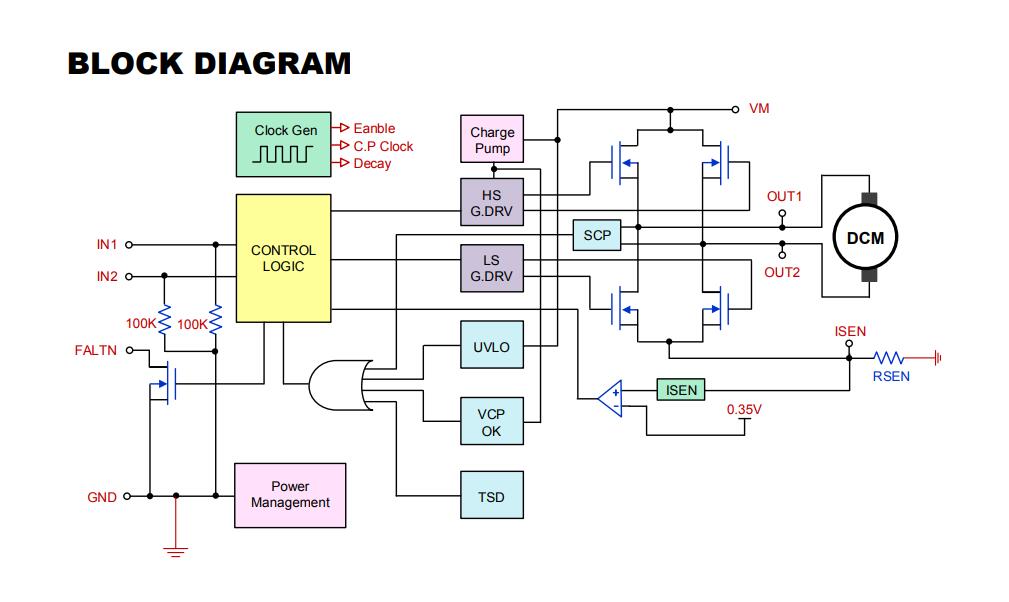

PT2472是一款用于打印機、家用電器、工業設備和其他小型機器的有刷直流電機驅動器。雙引腳邏輯輸入控制Hbridge驅動器輸出電流，以控制電機正向或反向旋轉。有足夠的散熱PCB面積或附加散熱裝置，峰值輸出電流可達3.6安。

PT2472內置PWM電流調節電路；在電機旋轉啟動和失速期間，限制電源的平均電流消耗是一個非常有用的功能。PWM電流調節電平由外部施加的VREF參考電壓和連接在ISEN引腳中的電流感測電阻決定。

PT2472可防止許多故障情況，包括欠壓（UVLO）、負載短路（SCP）和過熱停機（TSD）。當故障條件滿足時，驅動器將禁用H橋輸出，當故障現象消除時，設備將自動恢復。

特征

● H橋電機驅動器，適用于：

-單刷直流電機

-雙極型步進電機的單繞組

-電磁閥高壓側驅動器

● 寬工作電壓：9V至36V

● 低開關Ros（打開）（HS+LS）：500m9（典型值）

● 峰值電流輸出：3.6安培

● H橋控制接口

● PWM電流調節

● 低功耗睡眠模式

● 小包裝和占地面積

-8針HSOP，帶熱墊

● 保護功能

-VM欠壓鎖定（UVLO）

-跨負載短路保護（SCP）

-過熱停機（TSD）

-自動故障恢復

應用

● 打印機

● 家用電器

● 工業設備
