供應普誠芯片 PT2505 三相無刷直流電機

描述

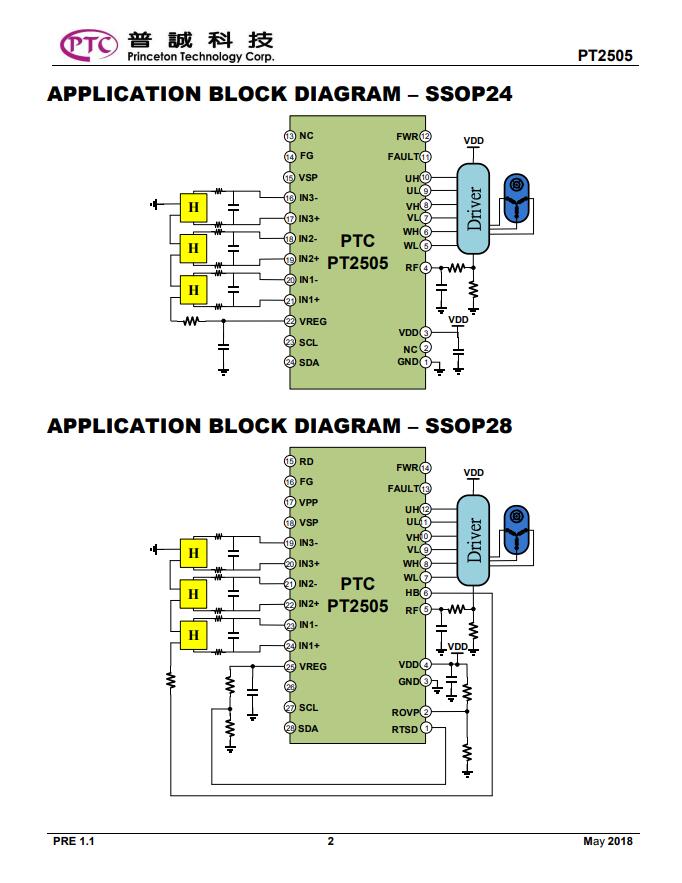

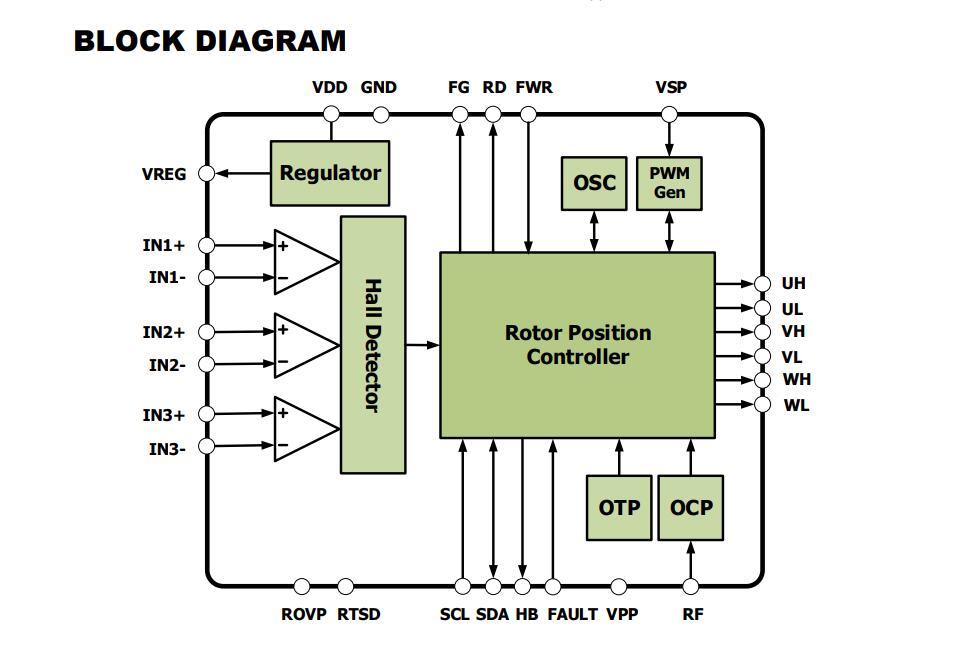

PT2505是一款具有不同保護機制的三相霍爾傳感器正弦無沖直流電機控制芯片。三相控制基于正弦波驅動方案，旨在降低電機換相時的電氣可聽噪聲。片上+5V LDO為邏輯和模擬電路操作提供電壓。結合外部高壓柵極驅動器和六個n溝道MOSFET，PT2505可以與高壓電機一起工作。PT2505提供OTP參數設置，可根據不同的電機和應用進行優化。PT2505采用SSOP24和SSOP28封裝。對于SSOP24封裝，其引腳分配與ROHM BD62011FS兼容。

特征

● 三相無刷直流電機霍爾傳感器正弦控制

● 過電流保護（OCP）

● 熱關斷保護（TSD）

● 欠壓鎖定保護（UVLO）

● 過電壓鎖定保護（OVLO）

● 電機鎖定保護和故障輸入保護

● 反轉功能

● 用于速度控制的DC、PWM、I2C或頻率輸入

● FG轉速輸出

● +5V邏輯輸出驅動外部柵極驅動器

● 支撐霍爾元件和霍爾傳感器

● I2C接口，用于參數設置和寫入內部OTP

應用

● 三相無刷直流電機

● 風扇應用
