深圳供應 PT2511 普誠三相BLDC驅動IC

深圳供應 PT2511 普誠三相BLDC驅動IC
型號: PT2511
廠 商:
品牌/商標: PCT/普誠
產品類別: 集成電路/IC- AC/DC電源芯片
聯(lián)系人: 顏先生/William
電話: 0755-82170220,21001680


產品詳情

深圳供應 PT2511 普誠三相BLDC驅動IC


說明

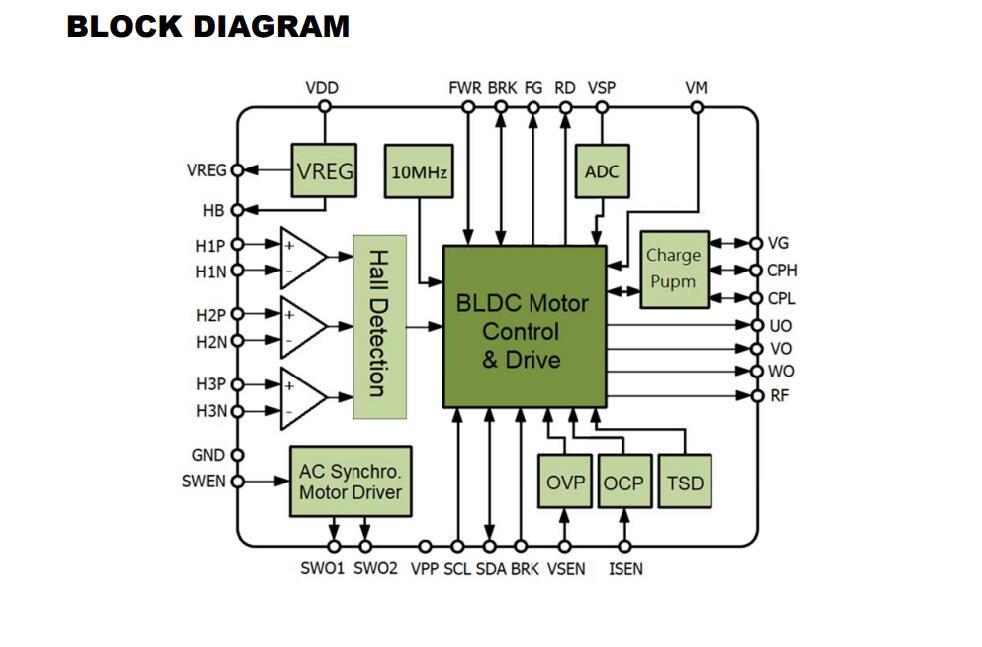

PT2511為集成MOSFET的三相BLDC驅動IC,是基于Hall傳感器的弦波電流控制方式。驅動IC可提供約1.5A的連續(xù)驅動電流。適用于30W以內的馬達驅動。PT2511額外內置一組交流同步馬達驅動電路,可驅動12V或24V擺頭馬達。整體搭配可用于立扇、循環(huán)扇等。能大幅簡化驅動板的設計及所需的零件。

PT2511可針對Hall傳感器的種類、位置、極性等做補償與調整,提供更高彈性,進而簡化PCB設計時程與降低布板失敗機率。此外,一般常用的參數:如Hall傳感器的進角補償、加減速或堵轉保護等,可透過I2C控制或將參數儲存于芯片的內存中。

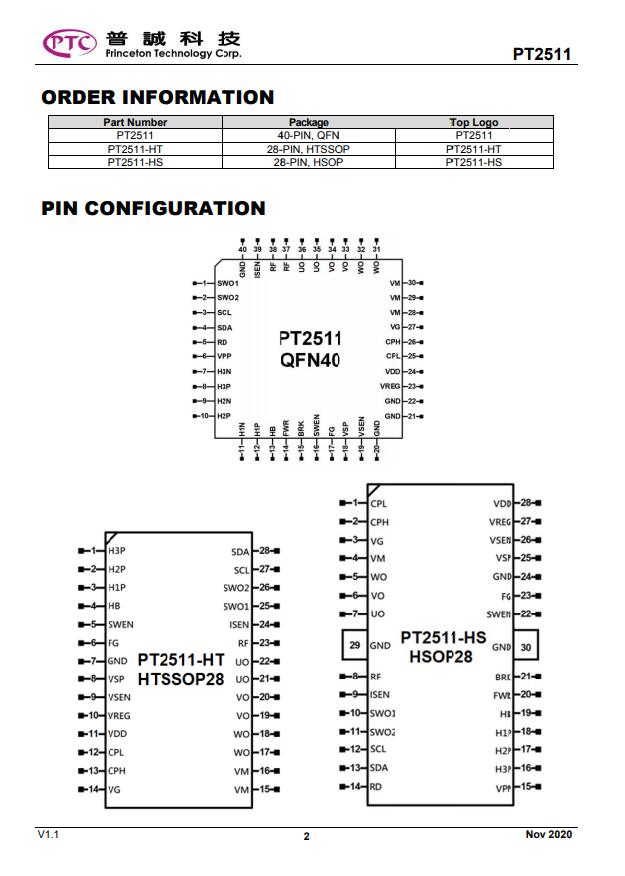

PT2511采用多種不同封裝。使用功率較小或芯片溫升不高時可使用QFN40或HTSSOP28封裝、HSOP28封裝。因體積較大,提供較佳的散熱能力,適合功率較大的應用。


產品特色

● 用于三相BLDC的Hall傳感器正弦波控制

● 工作電壓從9V到24V

● 驅動電流:持續(xù)1.5A

● 過電流保護(OCP),熱關斷保護( TSD )

● 過電壓保護(OVP)與欠電壓壓鎖定保護 ( UVLO )

● 堵轉保護(Lock)和煞車輸入(Brake)

● DC、PWM、I2C或Clock輸入,用于速度控制

● 正反轉功能(FWR)

● 多種FG轉速輸出設定

● 支持Hall組件和Hall IC

● I2C參數設置或和寫入內部OTP存儲器


應用

● 三相BLDC馬達

● 風扇類應用
