普誠芯片 PT5139A 雙H橋電機驅動器

描述

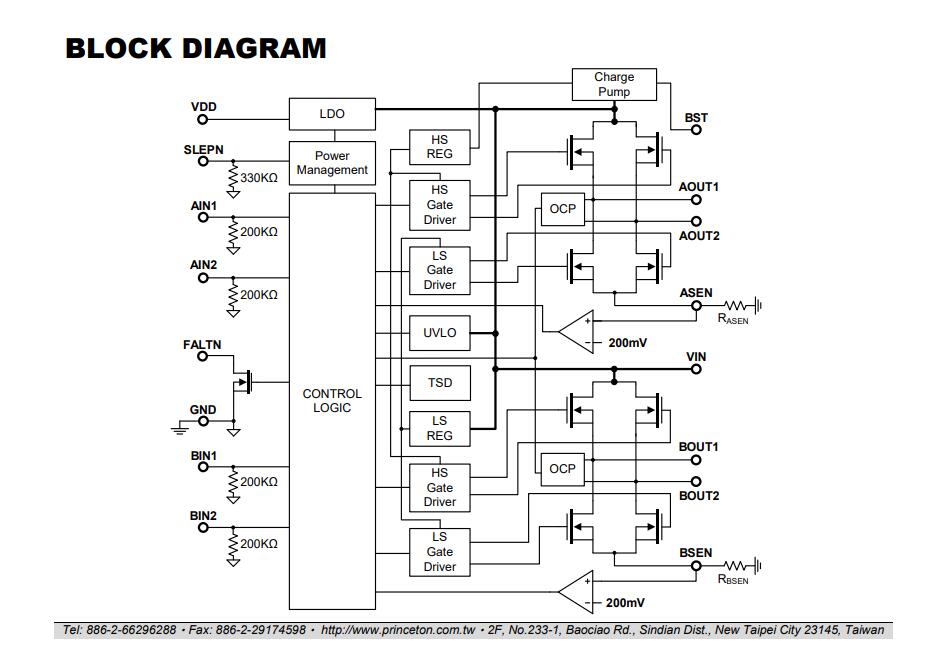

PT5139A是一款雙H橋電機驅動器，可以驅動兩個有刷直流電機或一個雙極步進電機、螺線管或其他電感負載。每個電橋驅動器包括一個PWM電流調節電路，用于限制繞組電流。H橋由所有N溝道MOSFET組成。

該設備具有內置保護功能，包括欠壓鎖定（UVLO）、過電流保護（OCP）和熱關斷（TSD）。故障標志輸出可用于指示出現OCP或TSD狀況。

特征

● 寬電源電壓范圍：2.7V至15V

● 雙H橋驅動器，驅動雙刷直流電機或單雙極步進電機

● MOSFET RDS（導通）電阻HS+LS=1060mQ

● 輸出電流：700mA（HTSSOP封裝）

● 內部PWM電流調節功能

● 低靜態電流：1.5mA

● 低睡眠電流：<1μA

● 內置保護電路；熱關斷（TSD）、欠壓鎖定（UVLO）和過電流保護（OCP）功能。

● 故障指示輸出（FALTN）

● 多種包裝可供選擇：

-16針QFN，3.0mm×3.0mm，帶熱墊

-16針HTSSOP，5.0mm×6.4mm，帶熱敏板

-16針TSSOP，5.0mm×6.4mm

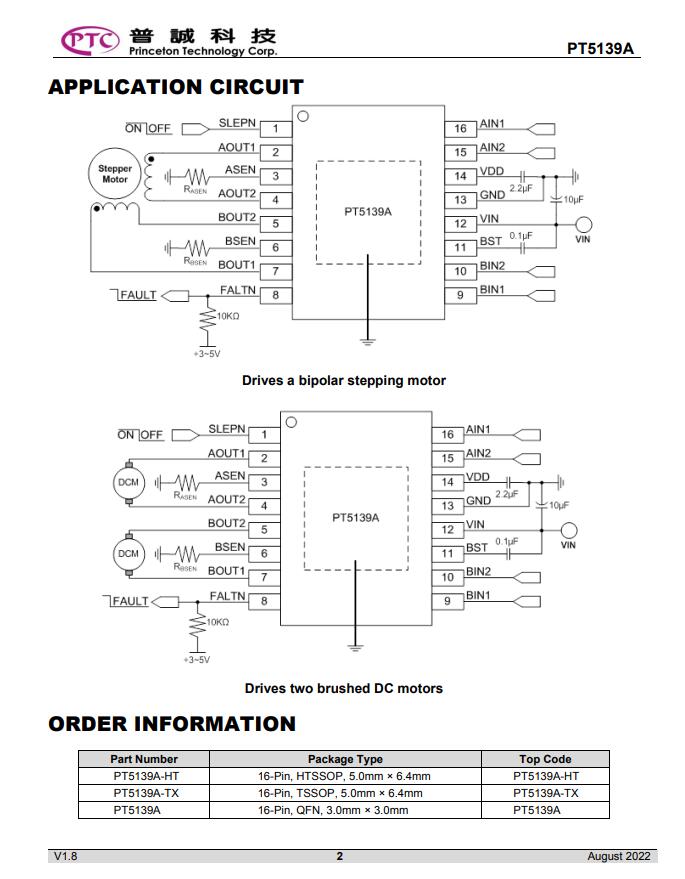

應用

● POS打印機

● 視頻監控?cái)z像頭

● 機器人學

● 電池供電玩具
