只做原裝 PT5619 普誠90V半橋柵極驅動器

簡述

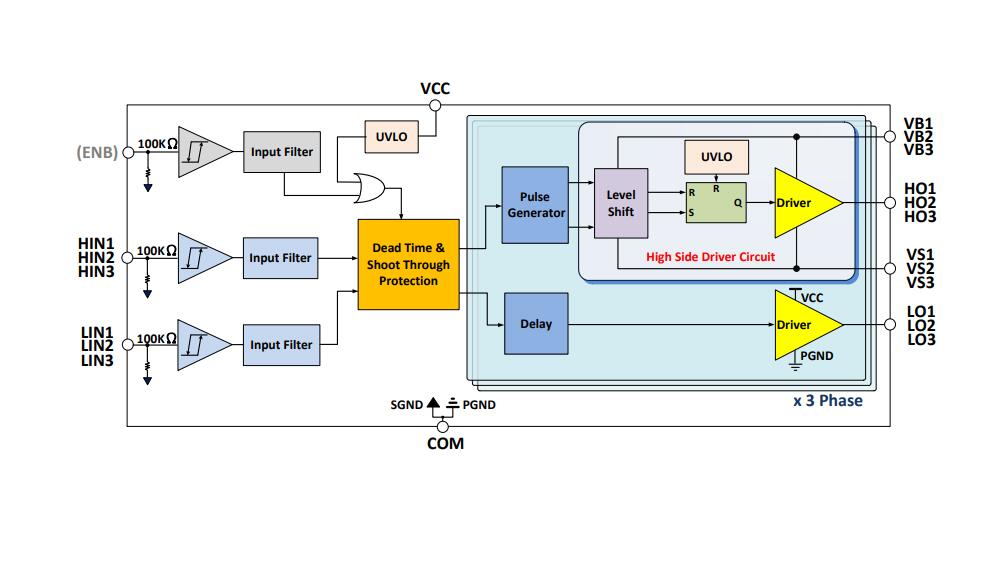

PT5619在同一顆芯片中同時集成了三個90V半橋柵極驅動器，特別適合于三相電機應用中高速功率MOSFET和IGBT的柵極驅動。芯片內置了死區時間和上下管直通保護，非常有效地阻止半橋電路損壞。為了防止因芯片工作在較低的電源電壓而對功率管產生損害，芯片內部集成了欠壓鎖定電路來阻止該現象發生。先-進的高壓BCD制程和內置共模噪聲消除技術使得高邊驅動器在高dv/dt噪聲環境能穩定工作，并且使芯片具有寬范的負瞬態電壓忍受能力。為了延長電池的使用時間，可以通過對ENB引腳的控制使芯片能進入到低消耗電流的待機模式。

特征

● 內部集成90V三相半橋高邊和低邊驅動器

● 內置了死區時間

● 內置直通保護

● 高邊和低邊驅動器內置欠壓鎖定

● 兼容3.3V, 5V, 15V三種邏輯電平

● ENB引腳控制進入到待機模式

● 驅動器汲出/汲入電流: 1200mA/2000mA

● 死區時間: 0.5μs(typ.)

● 優*秀dv/dt共模噪聲消除電路

● 具有負瞬態電壓忍受能力

● 低di/dt柵極驅動特性. 更好的EMI性能

● 工作溫度范圍: -40°C至125°C

● 小尺寸封裝: TSSOP20L/24L, QFN24

應用

● 電動車，電動工具應用中三相馬達驅動

● 其他電池供電產品中馬達驅動

● 其他三相逆變器
