普誠單芯片 PT4301 OOK/ASK超外差接收機

描述

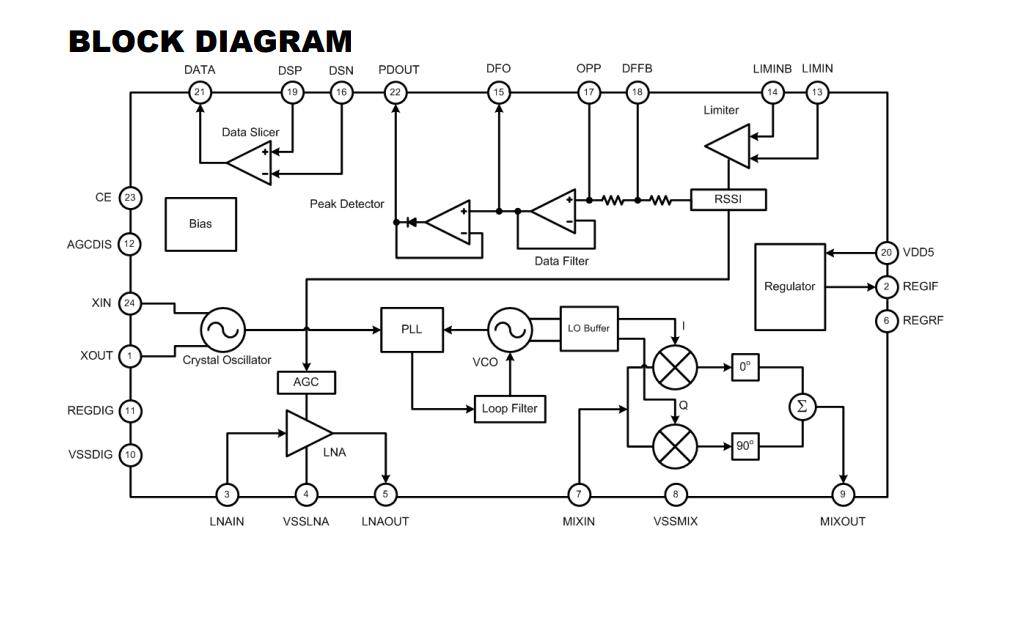

PT4301是一款非常低功耗、高靈敏度的單芯片OOK/ASK超外差接收機，適用于315MHz和434MHz頻段，具有高集成度，只需要少量外部組件。PT4301由低噪聲放大器（LNA）、圖像抑制混頻器、帶集成壓控振蕩器（VCO）和環路濾波器的非芯片鎖相環（PLL）、帶接收信號強度指示器（RSSI）的10.7MHz中頻（IF）限幅放大級和模擬基帶數據恢復電路（數據濾波器、峰值檢測器和數據限幅器）組成。PT4301還實現了離散的一步自動增益控制（AGC），當RF輸入信號大于-47dBm時，可將LNA增益降低20dB。PT4301采用24針SSOP封裝。

特征

● 低電流消耗（315MHz下5mA全活動模式）

● 2.4V至5.5V電源電壓工作范圍

● 針對315MHz或434MHz ISM頻段進行了優化

● 片上圖像抑制功能

● 具有片上AGC的高動態范圍

● 低功耗模式電流（<1μA）

● -114dBm的高靈敏度（315MHz，2Kb/s AM 99％方波調制）

● 24針SSOP封裝

應用

● 遙控無鑰匙進入（RKE）系統

● 遠程控制系統，包括車庫門和開門器

● 報警和安全系統

● 無線傳感器
