PCT普誠 PT4305 PLL調諧FSK接收機

描述

PT4305是一款PLL調諧FSK接收機，適用于315MHz和434MHz頻帶的短程無線數據應用。PT4305提供了高度的集成，只需要很少的外部組件。

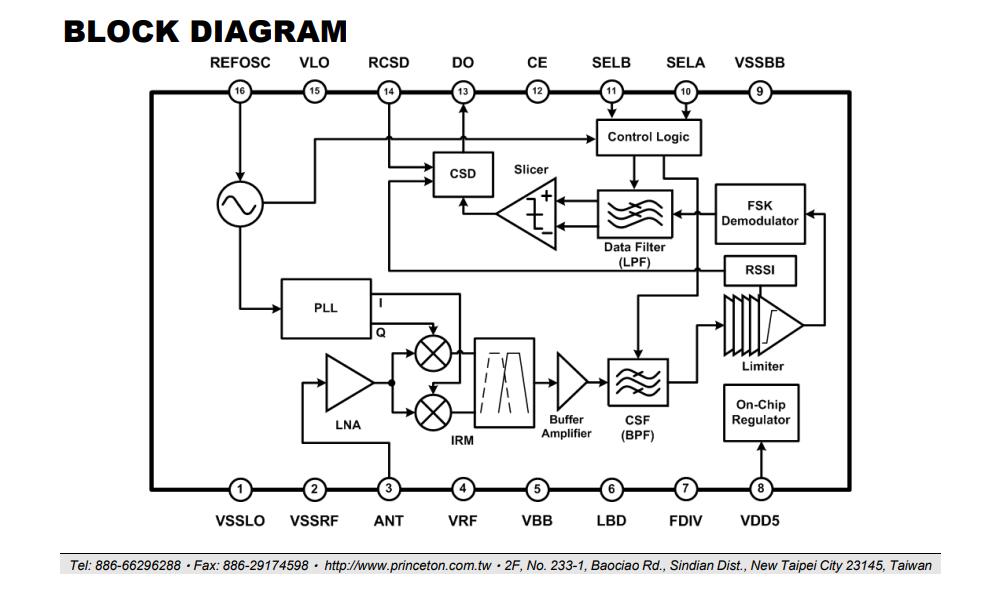

PT4305的接收部分包括低噪聲放大器、圖像抑制混頻器、中頻帶通濾波器、限幅放大器和頻移鍵控（FSK）解調器，還包括自動增益控制（AGC）。在滑動比較器將數據恢復到全擺幅CMOS邏輯電平之前，開關電容器數據濾波器在解調器之后進一步對信號進行濾波。

本地振蕩器子系統由基于晶體振蕩器參考的鎖相環（PLL）組成。接收器信道頻率由晶體頻率的選擇決定。

內置電壓調節器提供了改進的電源抑制（PSR），并將電源電壓范圍從2.4 V擴展到5.5 V。PT4305有16種型號可供選擇

PT4305采用16針SSOP封裝，其操作規定在-40至+85°C的溫度范圍內。

特征

● 電源電壓范圍：2.4V至5.5V

● 低電流消耗：433.92MHz時為5.4mA（典型值）

● 支持的數據速率范圍：1Kb/s至10Kb/s

● 外部組件很少

● 圖像抑制混合器

● 片上自動調諧信道選擇帶通濾波器

● 接收信號強度指示器（RSSI）

● 引線碼檢測

● 16針SSOP封裝

應用

● 遙控?zé)o鑰匙進入（RKE）系統

● 遠程控制

● 家庭安全和報警

● 無線玩具控制

● 個人/患者數據記錄

● 遠程自動抄表
