產品詳情

普誠 PT4307 緊湊型OOK/ASK接收器

描述

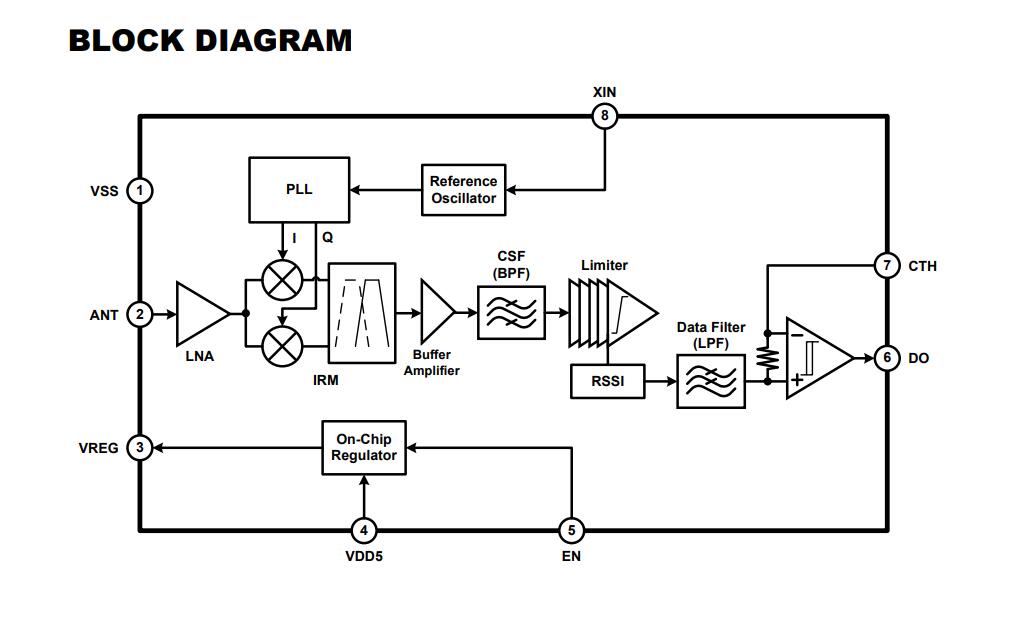

PT4307是一款緊湊型、完全集成的OOK/ASK接收器，具有±4 KV ESD（HBM）和±1 KV ESD（CDM）保護，適用于433.92 MHz頻帶，只需要很少的外部組件。PT4307由低噪聲放大器（LNA）、圖像抑制混頻器（IRM）、內置信道選擇濾波器（CSF）、OOK/ASK解調器、數據濾波器和數據切片比較器組成。本地振蕩器（LO）子系統包含一個單片VCO、÷32反饋分頻器、環路濾波器和快速啟動參考振蕩器，形成一個完整的基于鎖相環的頻率合成器，適用于單通道應用。

PT4307采用8針SOP封裝，適用于-40至+85°C的溫度范圍。

特征

● 315MHz下4.3mA的正常運行

● 需要很少的外部組件

● 靈敏度達到-114 dBm（峰值A(chǔ)SK信號電平）

● 電源電壓范圍：2.4至5.5 V

● 支持高達7.2Kb/s的數據速率

● 寬輸入動態范圍，自動增益控制處理

● 鏡像抑制比為25dB

● ESD保護等級高達+4 KV HBM、+400VMM和+1 KV CDM

應用

● 汽車遙控?zé)o鑰匙進入（RKE）

● 遠程控制

● 車庫門和開門器

● 適用于符合歐洲ETSI-300-220或北美FCC（第15部分）監管標準的應用
